Stahllexikon
1.2436 X 210 CrW 12

Werkstoffinfo

AISI D6

Chemische Zusammensetzung %

	C	Si	Mn	Cr	W
max.	2,3	0,4	0,6	13,0	0,8
min.	2,0	0,1	0,3	11,0	0,6

Kaltarbeitswerkzeugstahl zur Herstellung von Schnitt-, Biege-, Press- und Prägewerkzeugen, Stempeln, Abkantschienen und Messern.

Aufgrund des hohen Kohlenstoffgehaltes eignet sich 1.2436 besonders gut für verschleißfeste Anwendungen.

Es handelt sich bei 1.2436 um einen ledeburitischen 12%igen Chromstahl, der noch mit einfachen Mitteln zu härten ist.

Die mechanische Bearbeitbarkeit ist im Allgemeinen problemlos, verbesserte Bearbeitbarkeit in gehärtetem Zustand bieten 1.2379 und vor allem TENASTEEL sowie Daido DCMX.

Diesen Werkstoff erhalten Sie bei uns als Präzisionsflachstahl (Standard- und Sonderabmessungen) und als Rohmaterialzuschnitt.

1.2436 erhalten Sie bei uns auch individuell nach Ihren Angaben als fertig bearbeitetes Zeichnungsteil.

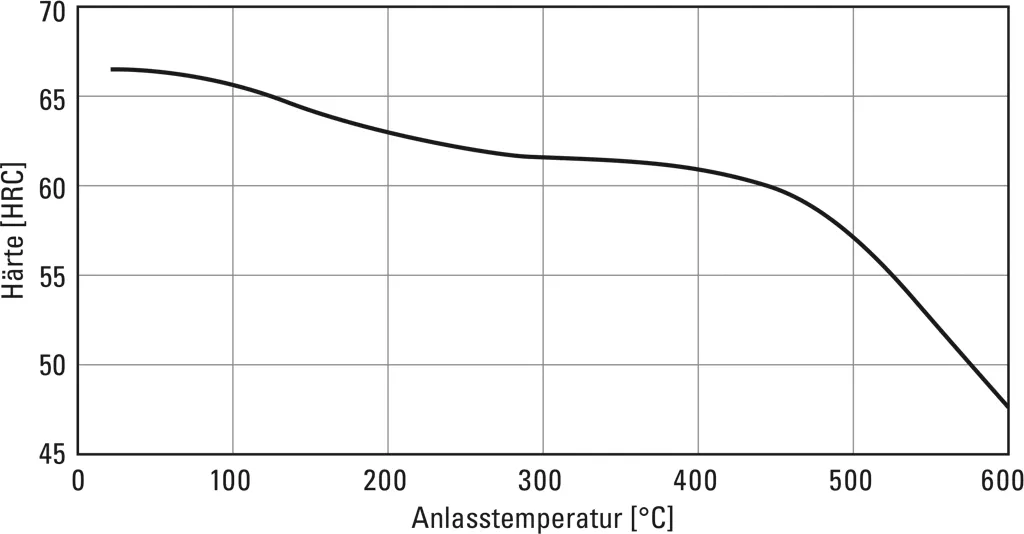

Anlaßschaubild

Härtetemperatur: 950°C, Probequerschnitt: Vkt. 20 mm

Anlassschaubild für Kaltarbeitswerkzeugstahl 1.2436 (X210CrW12) bei Härtetemperatur 950°C

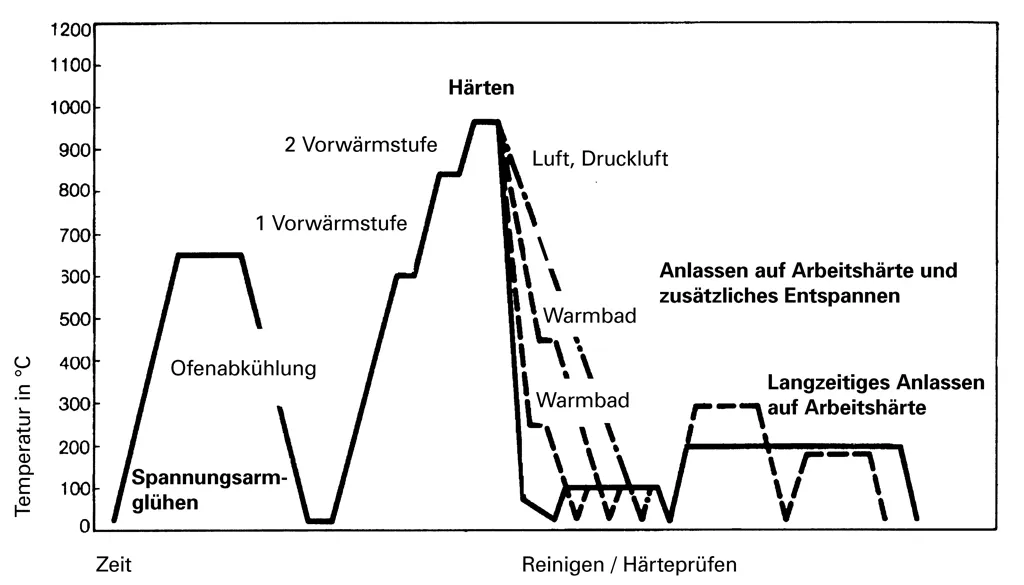

Wärmebehandlungsschema

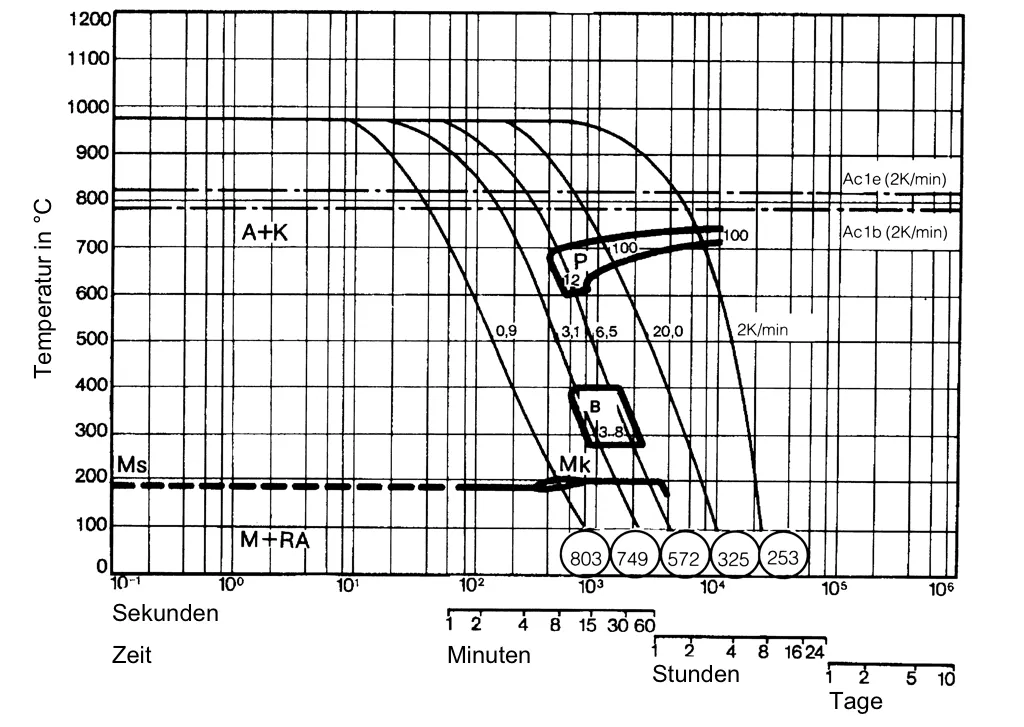

ZTU-Schaubild für kontinuierliche Abkühlung

Austenitisierungstemperatur: 980°C, Haltedauer: 30 Minuten

○ Härte in HV
3 . . . 100 Gefügeanteile in %
0,9 . . . 20,0 Abkühlungsparameter,
d. h. Abkühlungsdauer von 800 – 500 °C in s x 10^-2
2K/mins ......Abkühlungsgeschwindigkeit
in K/min im Bereich von 800–500°C
Mk .....Korngrenzenmartensit
B........Bainit

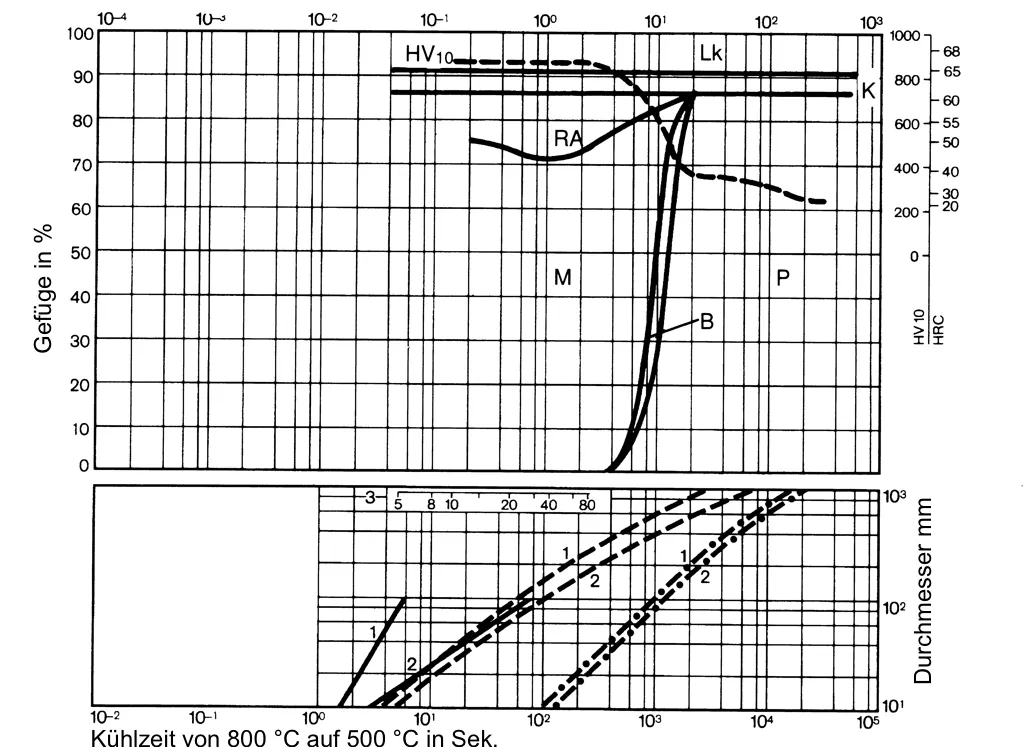

Gefügemengenschaubild

Abkühlungsparameter λ

Lk .... Ledeburitkarbid
B ...... Bainit

- Wasserkühlung
– – – Ölabkühlung
– • – Luftabkühlung
1 ...... Werkstückrand
2 ...... Werkstückzentrum
3 ...... Jominy Probe: Abstand von der Stirnfläche

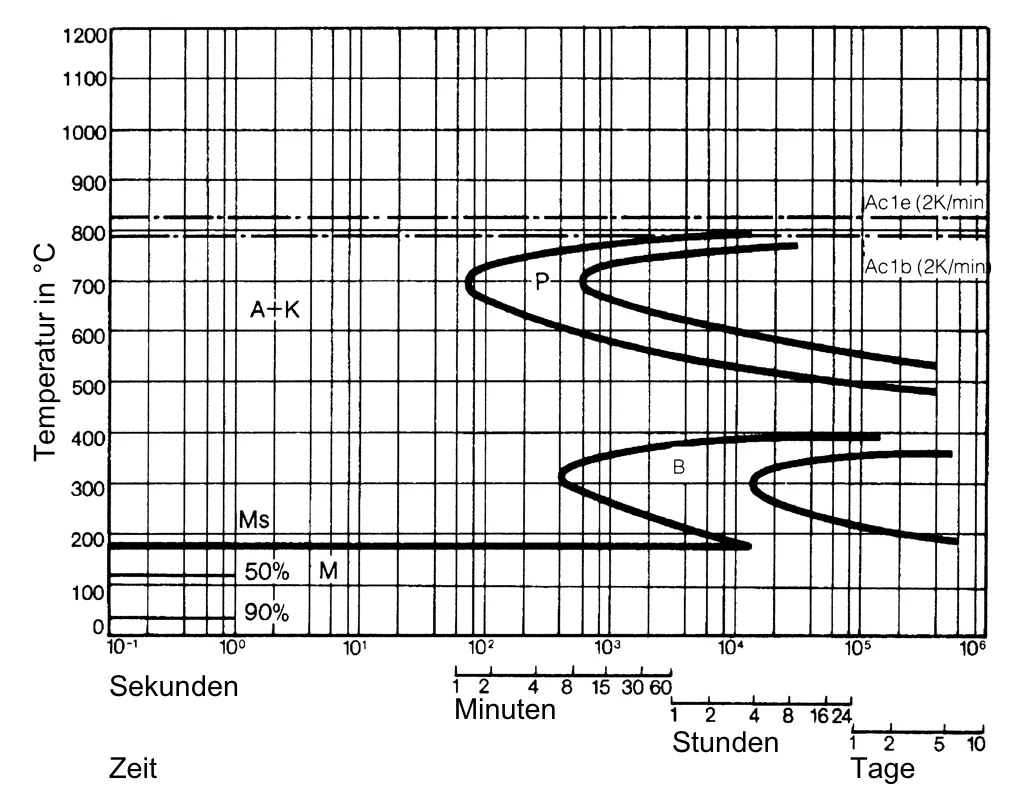

Isothermisches ZTU-Schaubild

Austenitisierungstemperatur: 980°C, Haltedauer: 30 Minuten

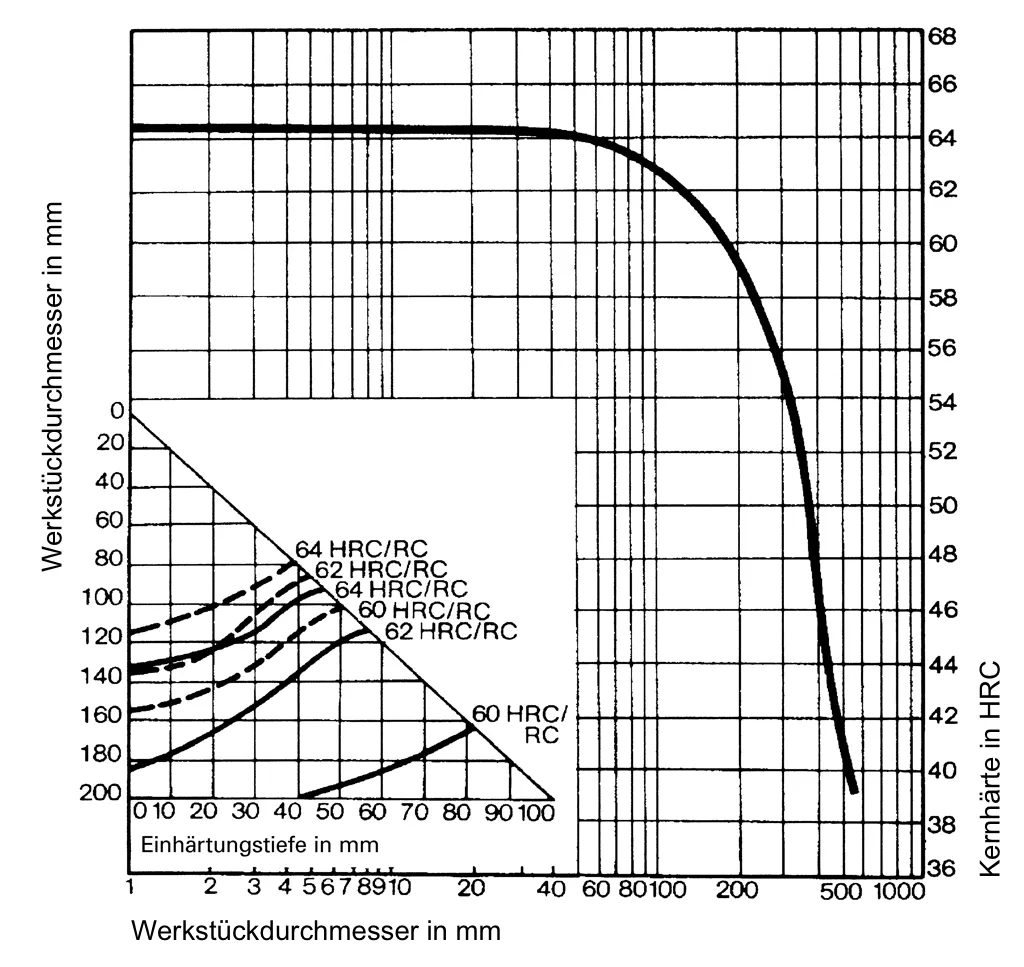

Abhängigkeit der Kernhärte und der Einhärtetiefe vom Werkstückdurchmesser

Kernhärte und Einhärtetiefe des Kaltarbeitswerkzeugstahls 1.2436 in Abhängigkeit vom Durchmesser

Härtetemperatur: 950°C
Härtemittel:
- Öl
– – – Luft

Werkstoffinfo
