Toolox 44

Härteverlauf

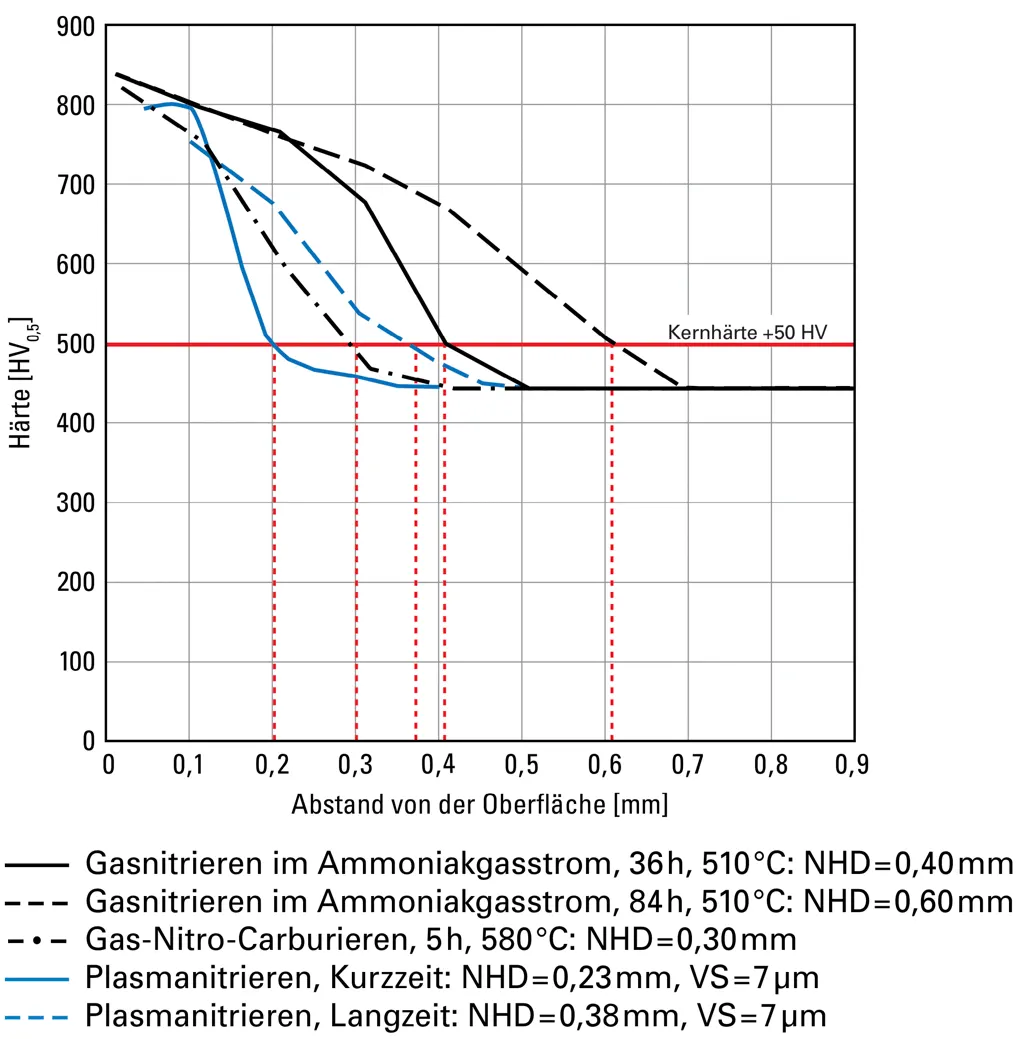

Ermittlung der Nitriertiefe NHD nach DIN 50190-3 bei Kernhärte +50 HV

Hinweis: Durch die hohe Kernhärte von ca. 450 HV unterschätzt man leicht die wirksame Nitriertiefe im Vergleich zu niedrig vergüteten Werkstoffen.

Einschlussgehalt (Typenwerte)

Physikalische Eigenschaften (Typenwerte)

Kurzzeit

Diffusionszone,

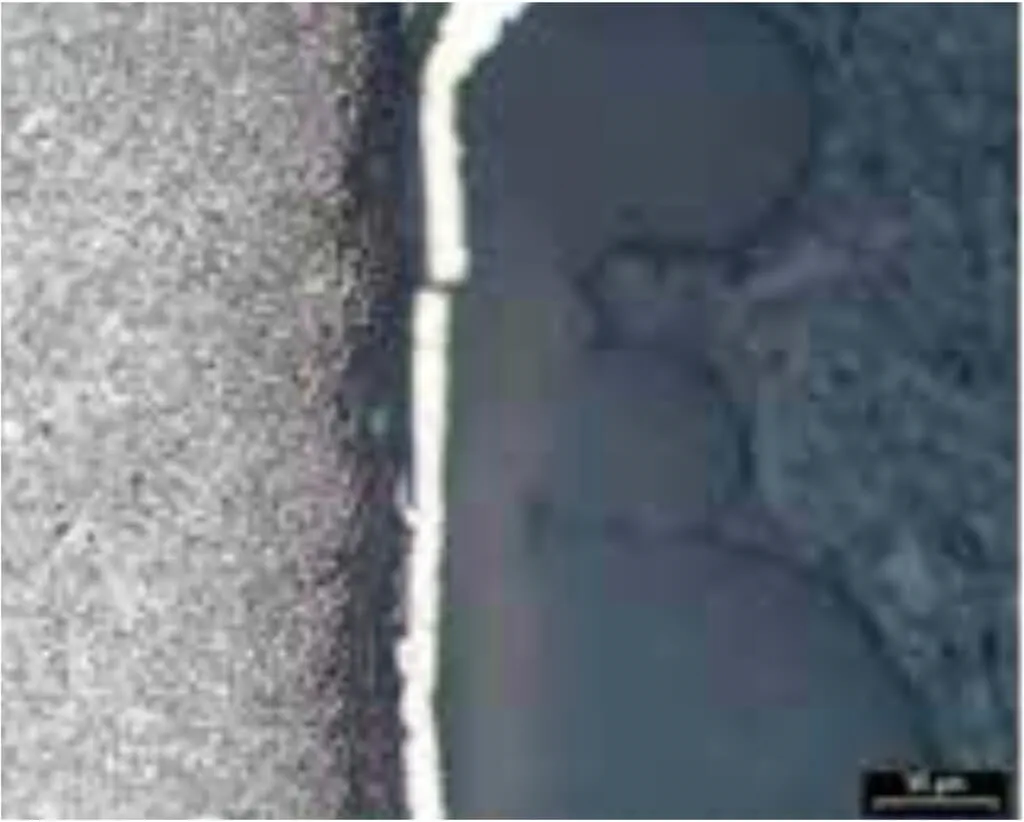

keine Verbindungsschicht

Langzeit

Diffusionszone,

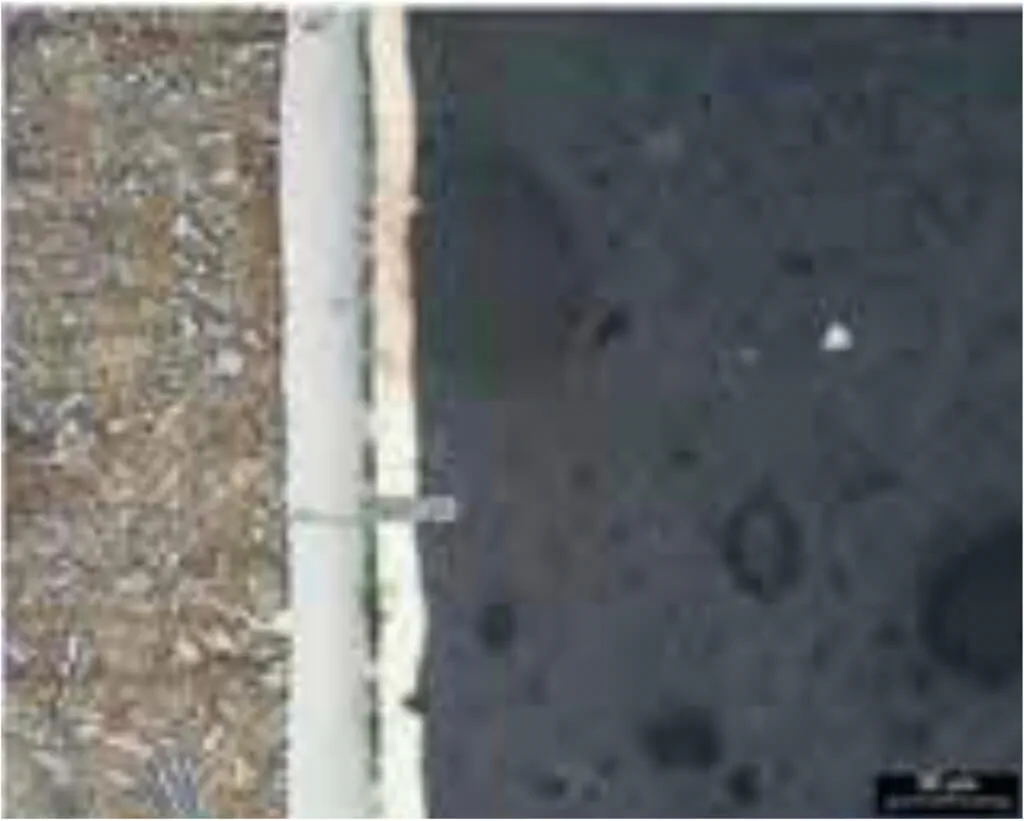

Verbindungsschicht 34 µm

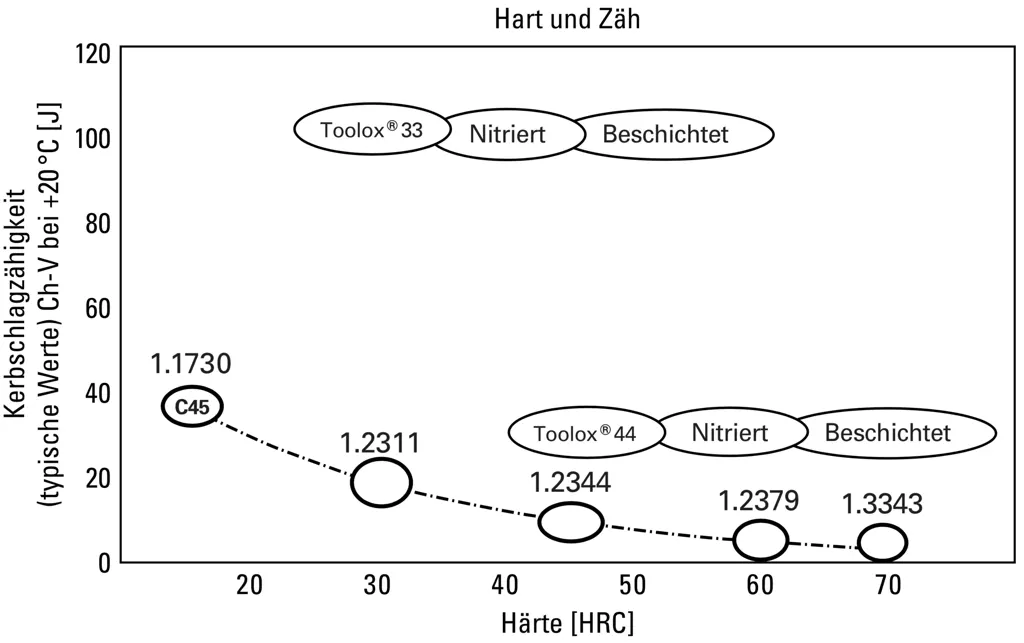

Oberflächentechnik

Toolox 44 wurde in Schweden schon früh erfolgreich für Grundkörper hoch- wertiger Zerspanungswerkzeuge wie WP-Bohrer, Fräser und Abstechwerkzeuge eingesetzt. Dabei zeigten sich ruhiger Lauf und lange Standzeiten, gerade auch im direkten Vergleich zu bisher üblichen Werkstoffen. Mehrere wissenschaftliche Untersuchungen, unter anderem an der Königlichen Technischen Hochschule in Stockholm sowie durch Dr. Svenningsson führen dies auf hervorragende Dämpfungseigenschaften des Werkstoffes zurück. So ist die kritische Schnitttiefe von Toolox-Fräsern größer als bei herkömmlichen Werkzeugen, schlankere, weiter auskragende Werkzeuge werden möglich.

Diese Eigenschaften empfehlen Toolox 44 - Rundmaterial auch für Wellen und Spindeln und andere Maschinenelemente, bei denen Fremdanregung den Prozess beeinflusst und Schwingungen reduziert werden sollen.

Schneller abklingende Amplituden in Folge der höheren Dämpfung verbessern zudem entscheidend die Dauerfestigkeit des Bauteiles, Materialermüdung wird reduziert.

Über einen weiten Frequenzbereich von 65Hz bis 4.000Hz ist die Dämpfung sehr gut, sie steigt mit der Anregungsfrequenz. So beträgt der Dämpfungsfaktor zwischen 1,2% bei 120Hz und 2,2% bei 4.000Hz und liegt damit erheblich über dem anderer Stähle, er erreicht in der Spitze das Niveau von Grauguss. Die Untersuchungen sind derzeit noch nicht abgeschlossen, erklären und bestätigen die bisher beobachteten Vorteile im Betrieb aber recht gut. Sprechen Sie uns an, wir unterstützen Sie gerne bei der Optimierung Ihrer Bauteile.

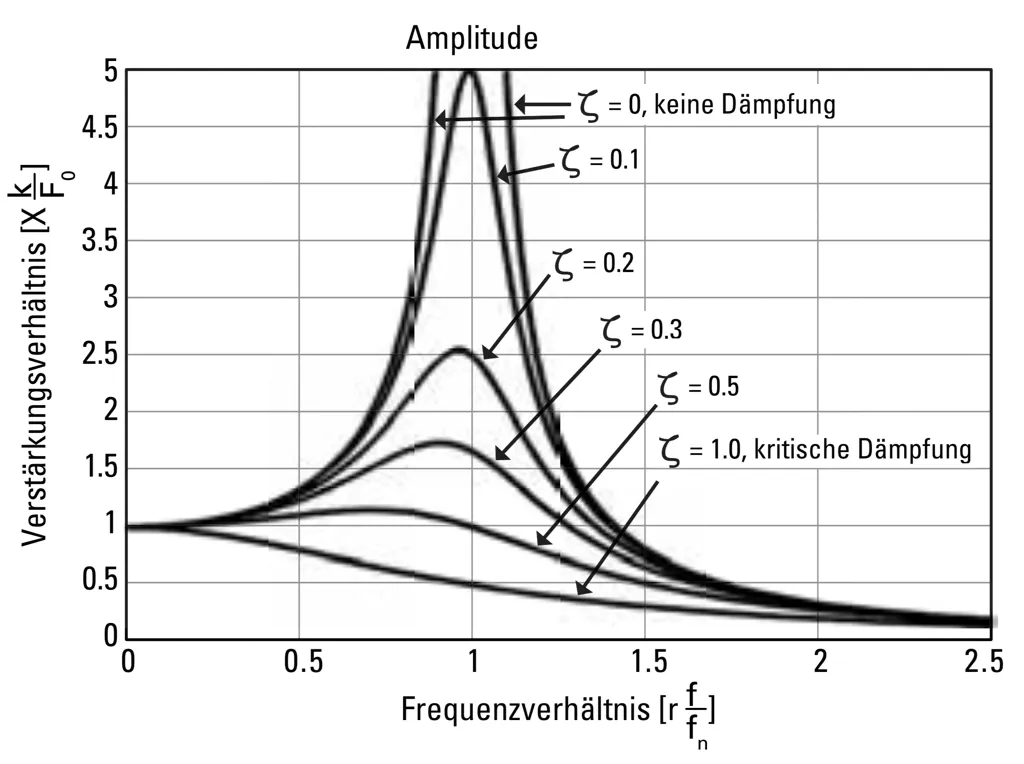

Amplituden bei unterschiedlichen rel. Dämpfungswerten ζ

Toolox-Bleche haben eine erstaunliche Ebenheit.

Bohren

Das Bohren mit HSS-Werkzeugen ist weniger stabilen Maschinen sowie geringen Stückzahlen vorbehalten. Bewährt haben sich HSS-Co-Werkzeuge mit den unten angegebenen Schnittwerten. Achten Sie auf kontinuierlichen maschinellen Vorschub und scharfe Werkzeuge. Eine ausgespitzte Querschneide wäre vorteilhaft um optimale Spanbildung zu gewährleisten.

Bohren mit VHM-Werkzeugen ist produktiv und effizient. Dabei ist eine innere Kühlmittelzufuhr mit fetterer Konzentration zu empfehlen. Achten Sie darauf, mit kontinuierlichem Vorschub zu bohren (nicht geringer als die Empfehlung des Werkzeugherstellers).

HM-Wechselschneidköpfe oder gelötete Schneiden kommen bei mittleren Durchmessern zum Einsatz. Schnittwerte entnehmen Sie der Tabelle.

Überlange Bohrungen bis zu über 50 x D können auch auf Bearbeitungszentren mit IKZ sehr produktiv hergestellt werden, wenn man VHM-Bohrer mit spezieller Geometrie verwendet. Typische Schnittwerte zeigt die nachstehende Tabelle.

Tiefbohren in Toolox stellt eine besondere Herausforderung dar, die der renommierte Hersteller Botek mit einer besonderen Schneidengeometrie beherrschbar macht und wirtschaftlich löst. Die Einlippen-Vollbohrwerkzeuge Typ 110 mit Sondergeometrie für Durchmesser bis 12,0mm sowie Einlippen-Tiefbohrwerkzeuge Typ 01 mit wechselbaren Schneidplatten und Führungsleisten in Sonderausführung ab Durchmesser 12,0mm haben sich als hervorragende Lösung bewährt.

Für weitere Informationen kontaktieren Sie bitte Fa. Botek und beziehen sich gerne auf uns.

Erreichbarer Standweg mit Öl: ca. 2 – 3 Meter bei optimalen Prozessbedingungen

Fräsen

Toolox ist aufgrund äußerst geringer Eigenspannungen besonders verzugsarm, wenn man mit optimalen Parametern zerspant und keine unnötige Wärme ins Werkstück bringt. Lange Standzeiten erreicht man durch geschickte Frässtrategie und stabile Aufspannung sowie stets hinreichende Spandicke. Toolox hat eine besondere Gefügestruktur, die die Bearbeitung trotz der hohen Härte erleichtert. Karbide sind sehr harte und verschleißbeständige Gefügebestandteile. Deren mikroskopisch feine, kugelige Form im Toolox-Gefüge vermeidet die bei anderen Werkzeugstählen typische Schneidenschädigung. Ein hinreichend hoher Zahnvorschub sichert das Abtragen der Karbide gemeinsam mit dem Span, ein zu geringer Vorschub würde dagegen zu intensivem Abrasivverschleiß an der Schneide führen. Scharfe Schneiden mit positiver Geometrie sind optimal für Toolox. Wählen Sie Werkzeuge für die Bearbeitung hochvergüteter Stähle. Werkzeuge für die Hartbearbeitung (bis 60 HRC) sind ungeeignet, deren Schneiden haben meist negative Spanwinkel.

Einfahrt per "Roll-In" Verfahren

Verschleiß nach 800 Bearbeitungsgängen

Gerade Einfahrt ins Werkstück

Verschleiß nach 390 Bearbeitungsgängen

Einführen in das Schneideverfahren per "Roll-In" Verfahren

Unterbrochene Schnitte fräsen sich besser mit runden Wendeplatten. Besonders hohe Produktivität erreicht man mit HPC-Werkzeugen. Auch Eckmesserköpfe sind für Toolox geeignet.

Empfehlung für 45°-Fräser

Empfehlung für Planfräser mit runden Platten

Empfehlung für Eckfräser / Eckmesserköpfe

Gewinde

Beide Toolox-Werkstoffe können mit Maschinengewindebohrern bearbeitet werden. Erfahrene Schlosser bohren das Kernloch etwas größer. Besonders bewährt haben sich Schneidpaste, Schneidöl oder eine fettere Emulsion.

Gewindefräsen ist ein produktives Verfahren für hohe Fertigungssicherheit, auch bei sehr kleinen Durchmessern und gerade dort, wo Gewindeschneiden schwierig ist.

Flachsenken sowie Kegelsenken sind mit Wendeplattenwerkzeugen problemlos auf Bearbeitungszentren möglich. Für weniger stabile Maschinen haben sich Senker mit mitlaufenden Führungszapfen bewährt.

Polieren von Toolox

1. Feinschliff mit einem groben Schleifmittel (z.B. Korngröße 120). Alle Spuren der Verarbeitung oder des Erodierens werden hierbei komplett abgeschliffen. Vorzugsweise sollte hierbei die flache Seite des Schleifmittels zum Einsatz kommen. Variieren Sie die Schleifrichtung in X-Form, um eine absolut flache Oberfläche zu erzielen, Ihre Arbeit effizienter zu gestalten und gleichzeitig Zeit zu sparen.
2. Feinschliff wie in Schritt 1, jedoch mit einer feineren Korngröße wie z.B. 320. Alle nach dem vorherigen Schliff noch verbliebenen Spuren werden hierbei komplett beseitigt.
3. Grobpolierung mit Diamantpaste auf einem Stück Messing. Korngröße 45μm. Diese Grobpolierung wird durchgeführt bis alle verbliebenen Spuren und Kratzer des vorangegangenen Arbeitsschritts (Schritt 2) gänzlich beseitigt sind.
4. Vorgehensweise wie in Schritt3, jedoch mit 15μm Diamantpaste bis alle nach Schritt 3 noch vorhandenen Spuren verschwunden sind.
5. In diesem Schritt gehen Sie vor wie in Schritt 4, verwenden jetzt aber eine Diamantpaste mit 7μm. Auch dieser Schritt wird fortgesetzt, bis alle aus Schritt 4 verbliebenen Spuren entfernt sind.
6. Polieren Sie mit Diamantpaste (7μm) auf einem Faser- oder Plastikelement. Fahren Sie fort bis die letzten aus Schritt 5 noch verbliebenen Unebenheiten beseitigt sind.
7. Gehen Sie jetzt vor wie in Schritt 6, verwenden Sie jedoch anstelle von 7μm-Paste eine Diamantpaste mit lediglich 3μm. Fahren Sie fort bis die letzten aus Schritt 6 verbliebenen Nuancen von Unebenheiten beseitigt sind. (Wir wählen hier das Wort "Nuance", da bis jetzt die Oberfläche bereits so eben und fein ist, dass man eigentlich von keinerlei für das bloße Auge noch erkennbare Kratzer sprechen kann.)
8. Polierung mit 3μm Diamantpaste auf einem Stück Filz bis alle aus dem vorangegangenen Schritt noch vorhandenen Nuancen entfernt sind.
9. Als abschließenden Schritt polieren Sie jetzt mit Diamantpaste der Korngröße 3μm und Watte. Dieses ist Handarbeit und hierbei wird der endgültige Glanz erzielt. Fahren Sie fort bis die gesamte Oberfläche einen einheitlichen Glanz aufweist.
