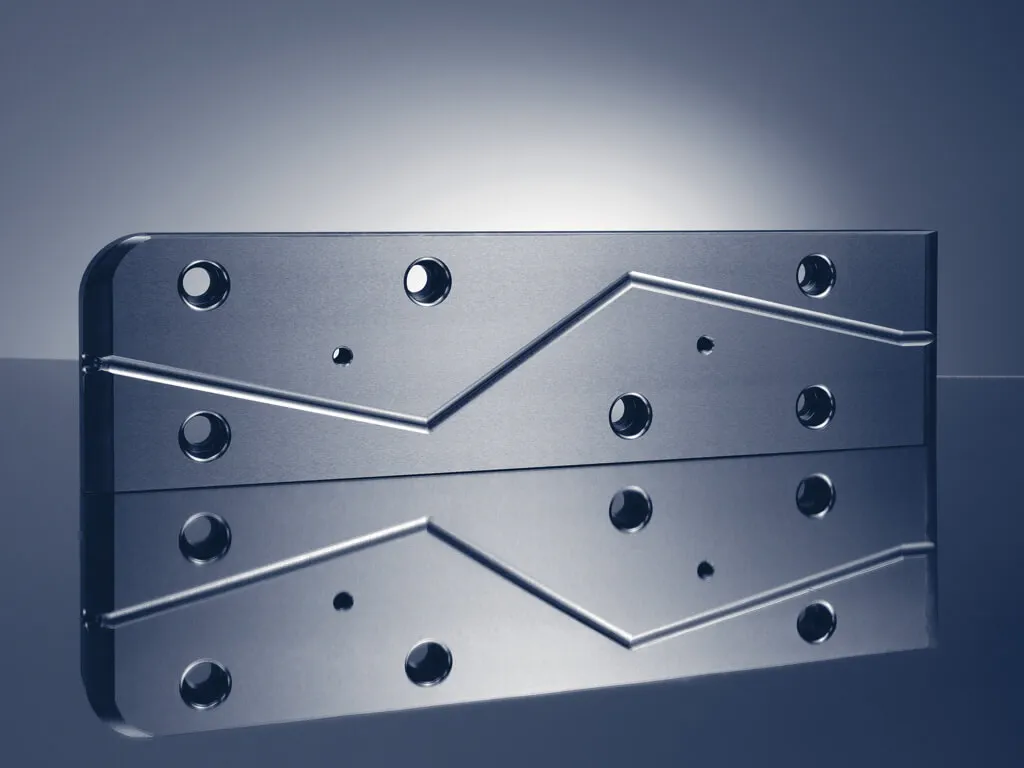

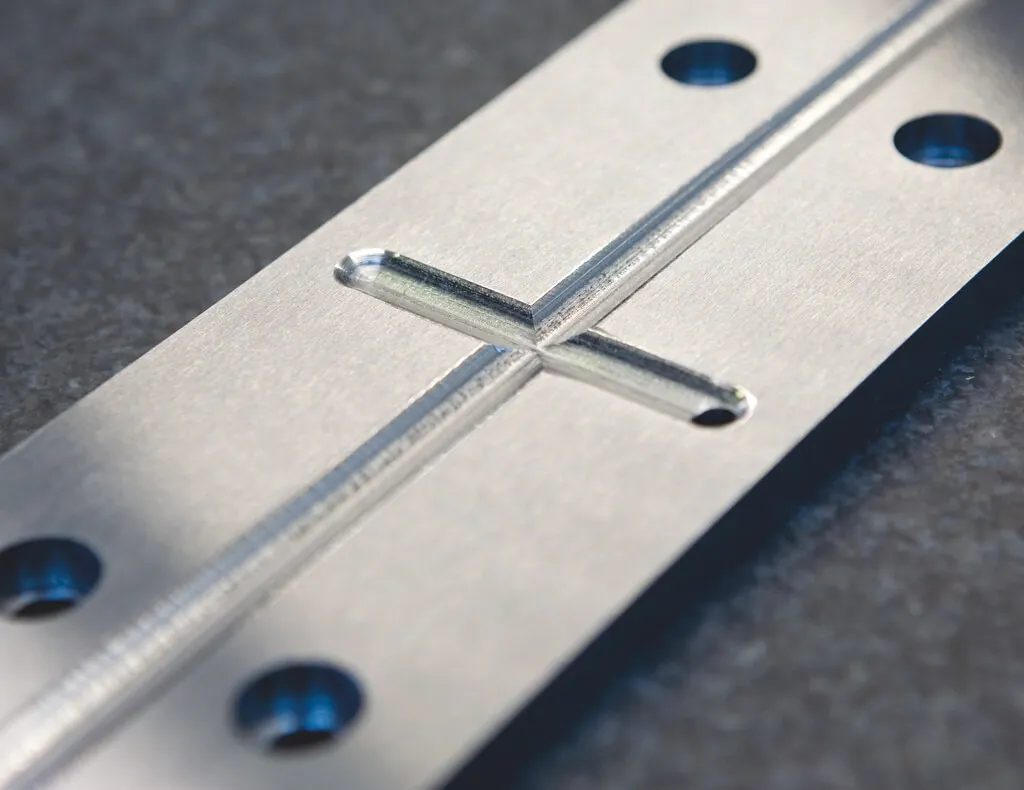

Führungsleisten

Gehärtete Präzisions-Führungsleisten sind als qualitätsbestimmendes Element im Maschinenbau unser traditionelles Kernprodukt. 50 Jahre Erfahrung als Hersteller von hochwertigen Maschinenteilen nach individueller Kundenkonstruktion zeichnen Recknagel als kompetenten Partner des Maschinenbaus aus.

Für Anfragen senden Sie uns am besten 3-D-CAD-Dateien in den Formaten STEP, JT oder NX native. Falls nicht anders verfügbar, reichen aber auch DXF, DWG, konventionelle Zeichnung oder eine aussagekräftige Skizze.

Aus einer breiten Auswahl besonders geeigneter Stähle in Kombination mit den passenden Wärmebehandlungsmöglichkeiten fertigen wir für Sie ein qualitativ hochwertiges Produkt für Ihre anspruchsvollen Anwendungen.

Für kurze Reaktionsmöglichkeiten verfügen wir ständig über ein umfangreiches Werkzeugstahllager.

Führungsleisten aus dem Hause Recknagel erhalten Sie einbaufertig, inklusive Wärmebehandlung und Bearbeitung innerhalb engster Toleranzen. Präzision in Stahl.

Auf Wunsch geben wir unsere Erfahrung gerne weiter und schlagen Ihnen jeweils den bestgeeigneten Werkzeugstahl und das passende Wärmebehandlungsverfahren zu Ihrer Konstruktion vor.

Je nach Bedarf, Konstruktion und Einsatzbedingungen Ihrer Führungsleisten fertigen wir Werkstücke in Serien, aber auch in kleinen Losgrößen ab 1 Stück.

Für Rollenführungen empfehlen wir Härten ab 56 HRC, in der Regel durchgehärtet. Bei Gleitführungen ist auch unser Werkstoff Toolox® 44 eine sehr interessante Alternative, auf Wunsch mit nitrierter Oberfläche (800–900HV5 ≈ 64–67 HRC).

Selbstverständlich sind auch vergütete, induktiv- oder einsatzgehärtete Bauteile lieferbar.

Unsere Standardparallelität beträgt 0,01mm/Meter, die Standardoberfäche beim Feinschliff Ra = 0,8µm. µ-genaue Führungsleisten sind je nach Konstruktion möglich.

Durchgehärtete Präzisionsführungen fertigen wir bis 4.000mm Länge.

Lange Führungsbahnen sollten geteilt werden. Exakt im Winkel geschliffene Stirnflächen ermöglichen die fortlaufende Montage. Mit Feinschleifflächen von bis zu 1.000mm x 3.000mm oder 600mm x 4.000mm können wir zudem mehrere Leisten im Satz schleifen.

Bei durchgehärteten Führungsleisten ist in Folge der Wärmebehandlung eine Längenänderung von +/- 1‰ bezogen auf die Messlänge technisch nicht immer vermeidbar und sollte in der Konstruktion berücksichtigt werden, wie es auch die DIN 69056:1992-01 für Führungsleisten vorsieht.

Für genaueste Bohrungsabstände ist das Hartbohren bei Härten bis 60 HRC möglich.

Induktiv gehärtete Führungsleisten fertigen wir bis 5.000mm. Die Leisten werden hängend verzugsarm gehärtet und erhalten daher eine stirnseitige Gewindebohrung zum Aufhängen beim Härten. Die Härteschicht an der fertigen Leiste ist ca. 2mm tief und 56–60 HRC hart. Bohrungen und Gewinde können zumeist im gehärteten Zustand eingebracht werden, so dass es keine Änderung der Lochabstände durch das Härten mehr gibt.

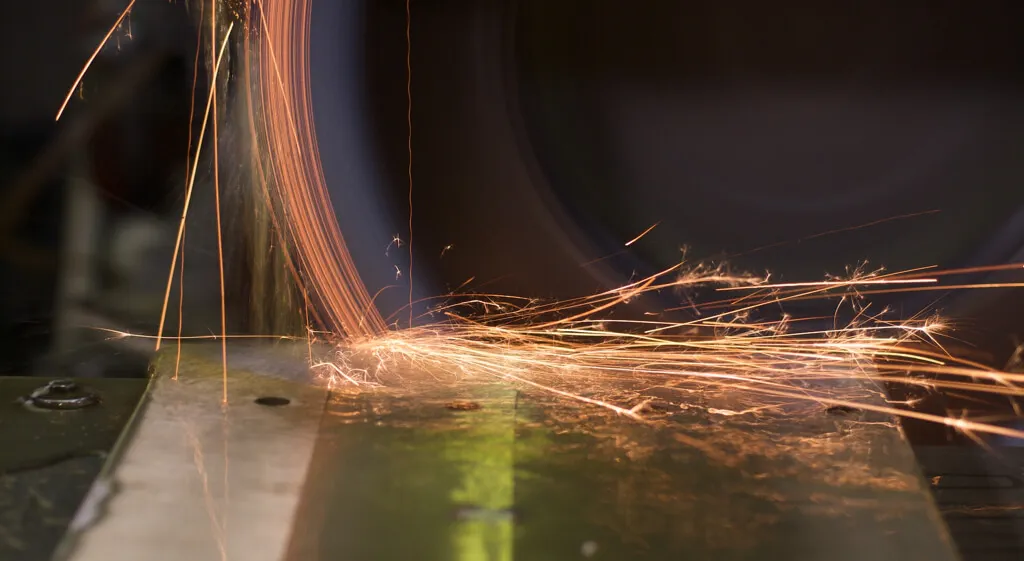

Dank modernster CNC-Schleiftechnik mit bis zu 75kW Spindelleistung können wir präzise Radien, Profile, Neigungen etc. mit hoher Leistung und Präzision realisieren.

Kontakt: rps@stahlnetz.de
