Stahllexikon
1.2379 X 153 CrMoV 12
AISI D2, BS BD2, AFNOR Z160CDV12
C | Si | Mn | P | S | Cr | Mo | V | |
---|---|---|---|---|---|---|---|---|
max. | 1,60 | 0,6 | 0,6 | 0,03 | 0,03 | 13,0 | 1,0 | 1,0 |
min. | 1,45 | 0,1 | 0,2 | 11,0 | 0,7 | 0,7 |
Kaltarbeitswerkzeugstahl zur Herstellung von maßbeständigen Hochleistungsschnittwerkzeugen mit guter Zähigkeit und höchster Verschleißhärte.
1.2379 ist ein ledeburitischer 12%iger Chromstahl, der eine sehr hochwertige Wärmebehandlung erfordert. Die Härtetemperatur liegt über 1000°C.
In gehärtetem Zustand ist dieser Werkstoff aufgrund seiner Verschleißfestigkeit mit geeigneten Werkzeugen gut zerspanbar.
Diesen Werkstoff erhalten Sie bei uns als Präzisionsflachstahl (Standard- und Sonderabmessungen), EcoPlan, EroBlock geglüht oder gehärtet, VarioPlan, VarioRond und als Rohmaterialzuschnitt.
1.2379 erhalten Sie bei uns auch individuell nach Ihren Angaben als Maschinenbauteil oder fertig wärmebehandelte Führungsleiste sowie als Maschinenmesser.

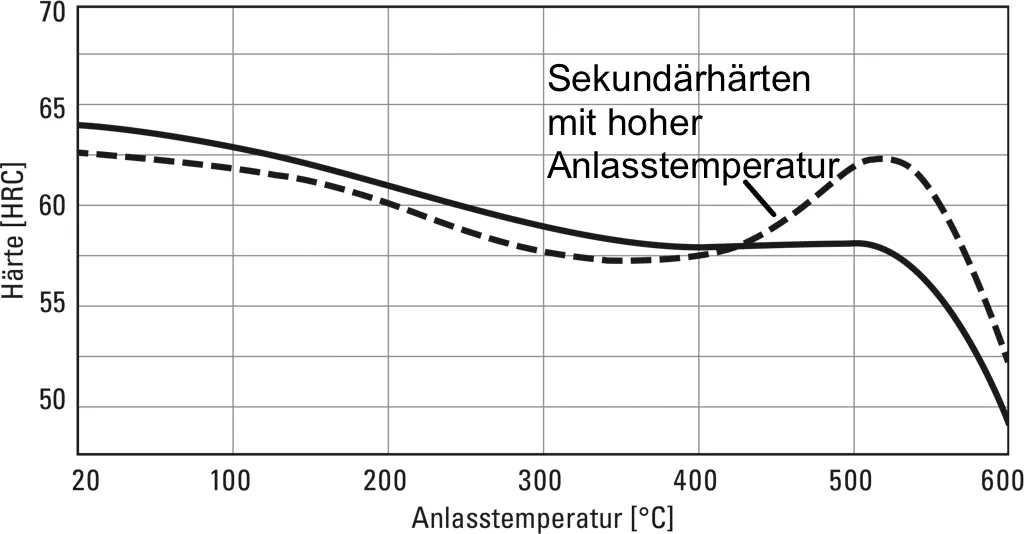

Anlassschaubild
![Anlaßschaubild - 1.2379 Anlaßschaubild - 1.2379](/img/stahllexikon/12379-Anlassschaubild.png)

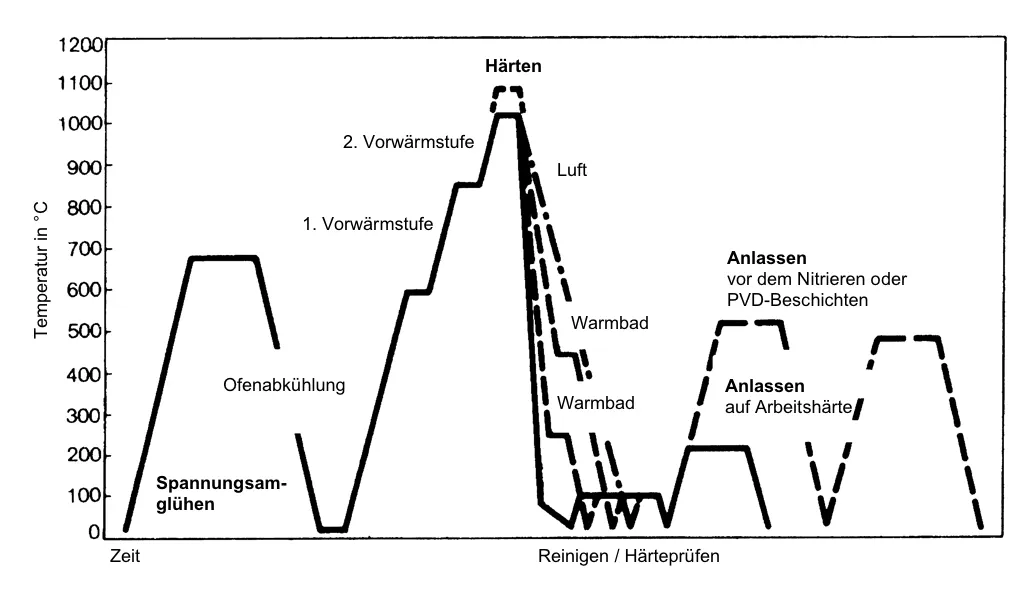

Wärmebehandlungsschema
Austenitisierungstemperatur: 1020°C, Haltedauer: 30 Minuten![Wärmebehandlungsschema - 1.2379 Wärmebehandlungsschema - 1.2379](/img/stahllexikon/12379-Waermebehandlungsschema.png)

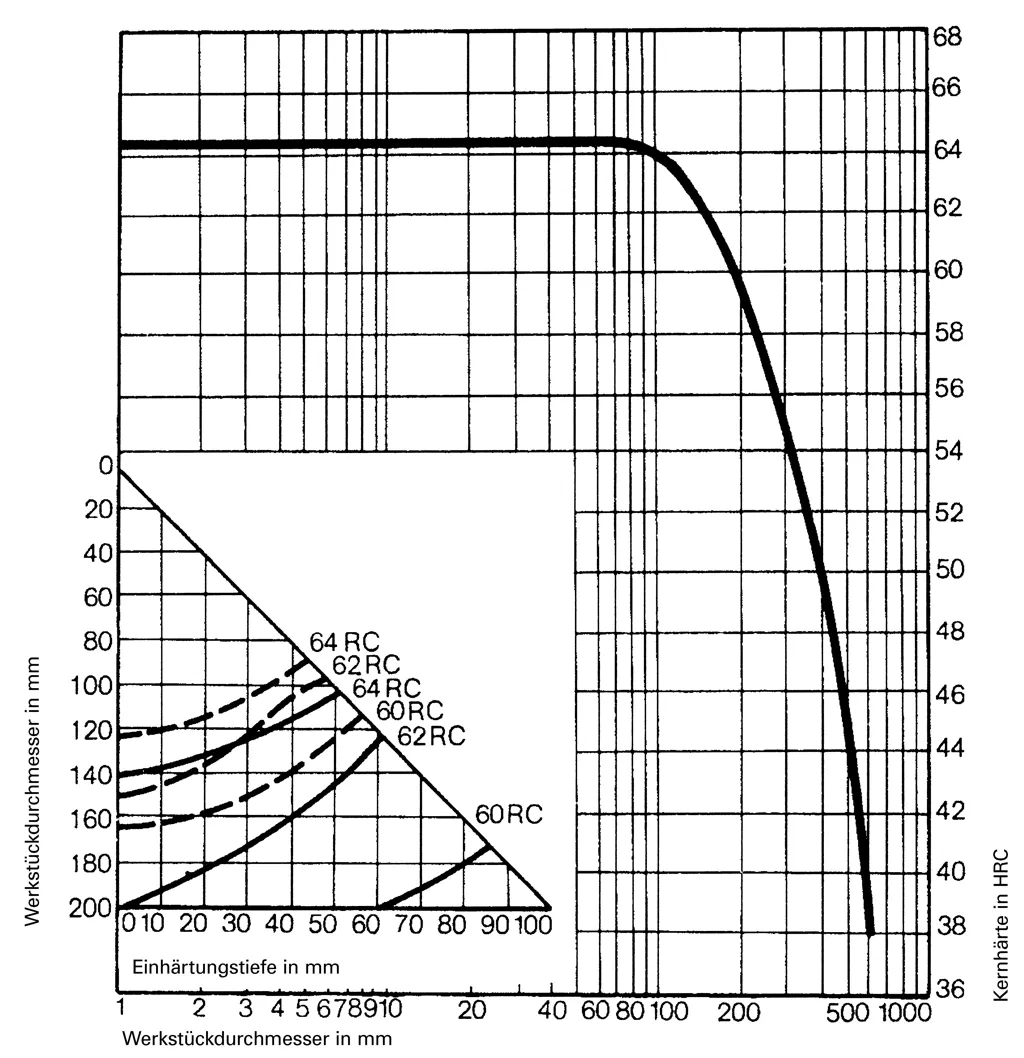

Abhängigkeit der Kernhärte und der Einhärtetiefe vom Werkstückdurchmesser
![Abhängigkeit Kernhärte & Einhärtetiefe vom Werkstückdurchmesser - 1.2379 Abhängigkeit Kernhärte & Einhärtetiefe vom Werkstückdurchmesser - 1.2379](/img/stahllexikon/12379-Kernhaerte.png)
- Härtetemperatur: 1030 °C
- Härtemittel:
- Öl
– – – Luft

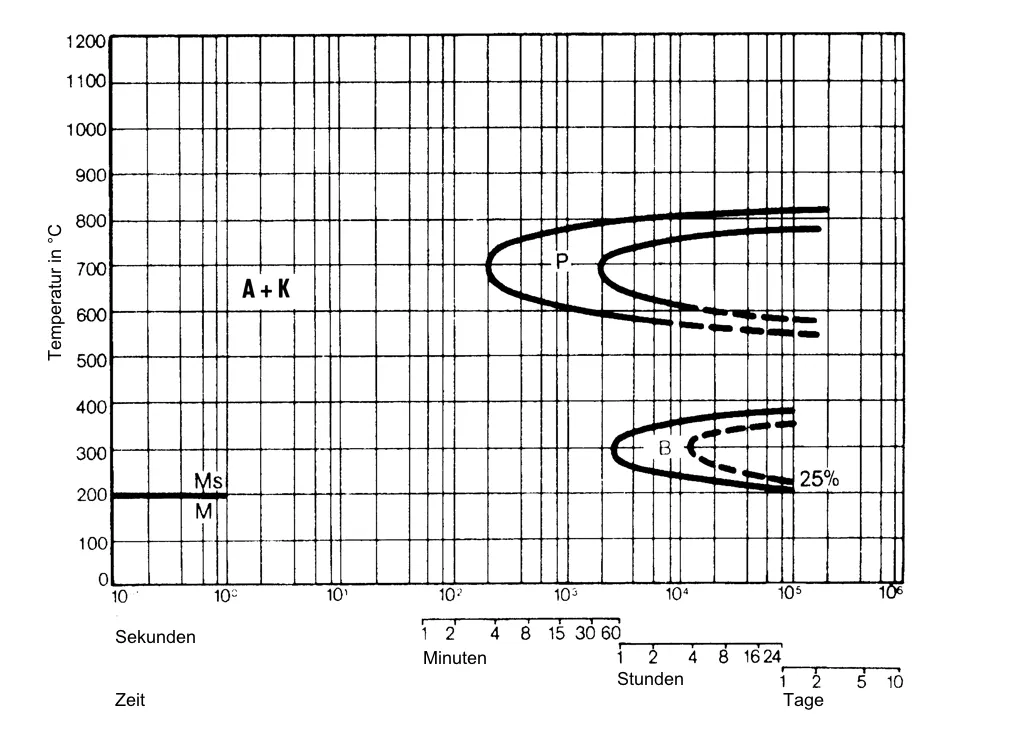

Isothermisches ZTU-Schaubild
![Isothermisches ZTU-Schaubild - 1.2379 Isothermisches ZTU-Schaubild - 1.2379](/img/stahllexikon/12379-IsothermischesZTU.png)
ZTU-Schaubild für kontinuierliche Abkühlung
Austenitisierungstemperatur: 1080°C, Haltedauer: 30 Minuten![ZTU-Schaubild für kontinuierliche Abkühlung 1080°C - 1.2379 ZTU-Schaubild für kontinuierliche Abkühlung 1080°C - 1.2379](/img/stahllexikon/12379-ZTU-1080Grad.png)
- ○ Härte in HV
- 2 . . . 100 Gefügeanteile in %
- 0,40 . . . 59,8 Abkühlungsparameter, d. h. Abkühlungsdauer von 800–500°C in s x 10-2
- 2 . . . 1K/min Abkühlungsgeschwindigkeit in K/min im Bereich von 800–500°C
- Ms'-Ms .......... Bereich der Korngrenzenmartensitbildung
- KgM ............... Korngrenzenmartensit

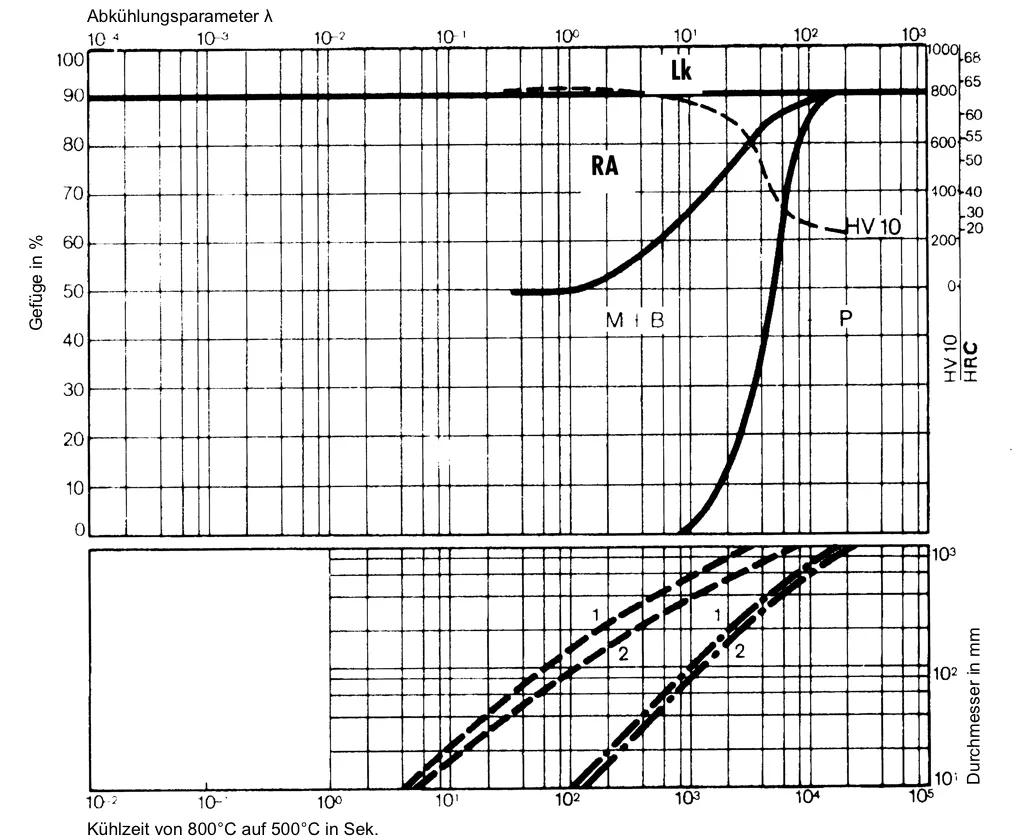

Gefügemengenschaubild
![Gefügemengenschaubild 1080°C - 1.2379 Gefügemengenschaubild 1080°C - 1.2379](/img/stahllexikon/12379-Gefuegemengen-1080Grad.png)
- Lk .........Ledeburitkarbid
- RA ........Restaustenit
- B...........Bainit
- P ...........Perlit
- K ...........Karbid
- – – – Ölabkühlung
- – • – Luftabkühlung
- 1 ...... Werkstückrand
- 2 Werkstückzentrum

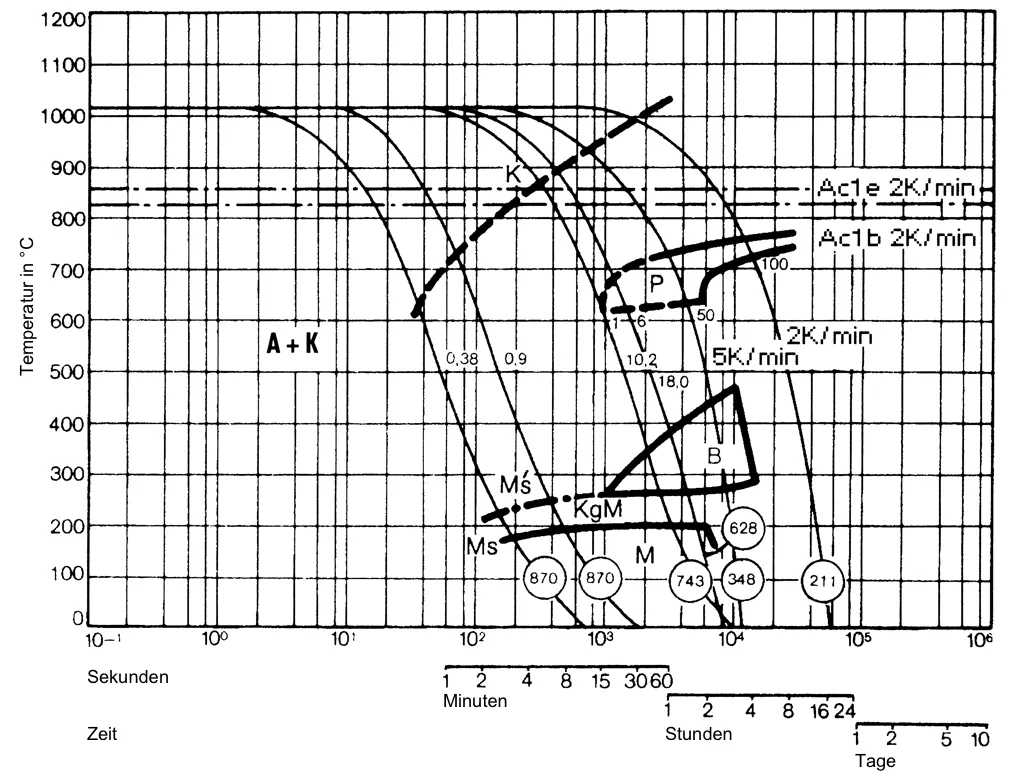

ZTU-Schaubild für kontinuierliche Abkühlung
Austenitisierungstemperatur: 1020°C, Haltedauer: 30 Minuten![ZTU-Schaubild für kontinuierliche Abkühlung 1020°C - 1.2379 ZTU-Schaubild für kontinuierliche Abkühlung 1020°C - 1.2379](/img/stahllexikon/12379-ZTU-1020Grad.png)
- ○ Härte in HV
- 1 . . . 100 Gefügeanteile in %
- 0,38 . . . 18 Abkühlungsparameter, d. h. Abkühlungsdauer von 800–500°C in s x 10-2
- 5 . . . 2K/min Abkühlungsgeschwindigkeit in K/min im Bereich von 800–°°C
- Ms'-Ms .......... Bereich der Korngrenzenmartensitbildung
- KgM ............... Korngrenzenmartensit
Gefügemengenschaubild
![Gefügemengenschaubild 1020°C - 1.2379 Gefügemengenschaubild 1020°C - 1.2379](/img/stahllexikon/12379-Gefuegemengen-1020Grad.png)
- Lk .........Ledeburitkarbid
- RA ........Restaustenit
- B...........Bainit
- P ...........Perlit
- K ...........Karbid
- – – – Ölabkühlung
- – • – Luftabkühlung
- 1 ...... Werkstückrand
- 2 Werkstückzentrum
