Stahllexikon
Daido NAK80
| C | Si | Mn | Cr | Mo | Ni | Al | Cu | |
|---|---|---|---|---|---|---|---|---|
| Richtanalyse Gew.-% | 0,12 | 0,3 | 1,5 | 0,3 | 0,3 | 3,2 | 1,0 | 1,0 |
Spiegelglanzpolierbarer Kunststoffformenstahl, fertig ausscheidungsgehärtet auf 40 HRC. Das Vakuum-Umschmelzverfahren gewährleistet höchste Reinheit dieses Stahls. Er ist mit artgleicher Legierung schweißbar, dabei erzeugt nachfolgendes Warm-Auslagern ein homogenes Gefüge mit gleichmäßiger Härte ohne Wärmeeinflusszone.
Aus NAK80 werden Kunststoffformen großer Querschnitte mit sehr hohen Anforderungen an die Politur hergestellt. Besonders bewährt hat sich NAK80 bei Formen für Scheinwerfer, Stoßfänger, Armaturentafel und allgemein Formen für optisch anspruchsvolle Teile. NAK80 ist geeignet für Duroplaste und Thermoplaste. Faserverstärkte Kunststoffe erfordern meist eine PVD-Beschichtung.
NAK80 ist ein Markenprodukt des japanischen Herstellers Daido Steel. Gebr. Recknagel vertreibt NAK80 als lagerhaltender Alleinvertrieb für Zentraleuropa.

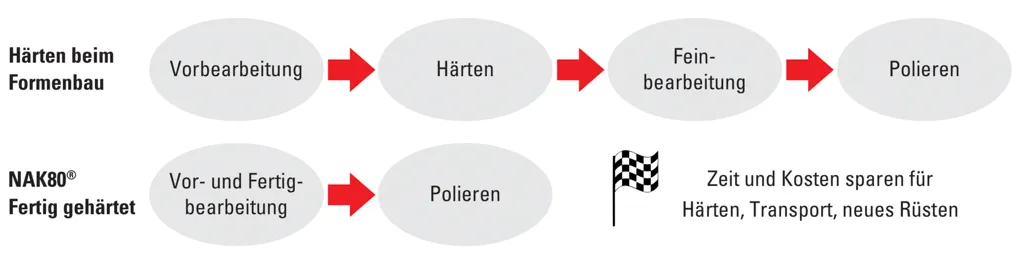

Zeit und Kosten sparen:

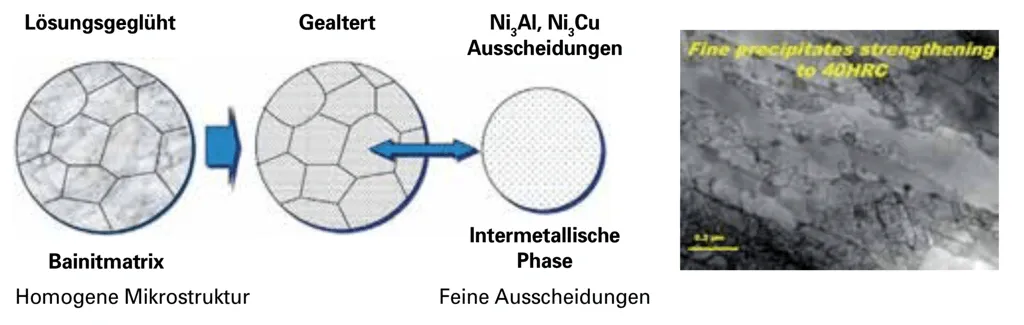

Gefüge:

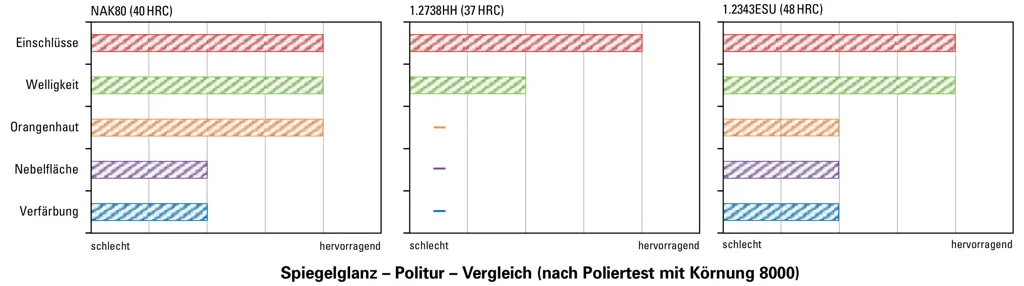

Hervorragende Polierbarkeit

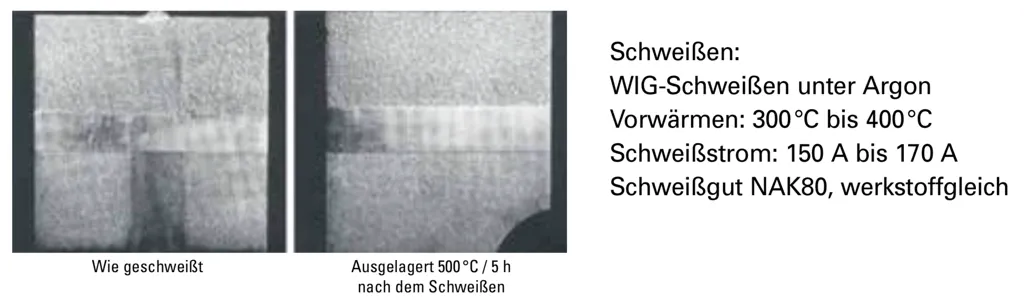

Problemlose Schweißbarkeit
typische Härteverteilung bei geschweißtem NAK80
Keine Härteunterschiede nach dem Schweißen, wenn anschließend warmausgelagert wird.
Sehr gute Bearbeitbarkeit

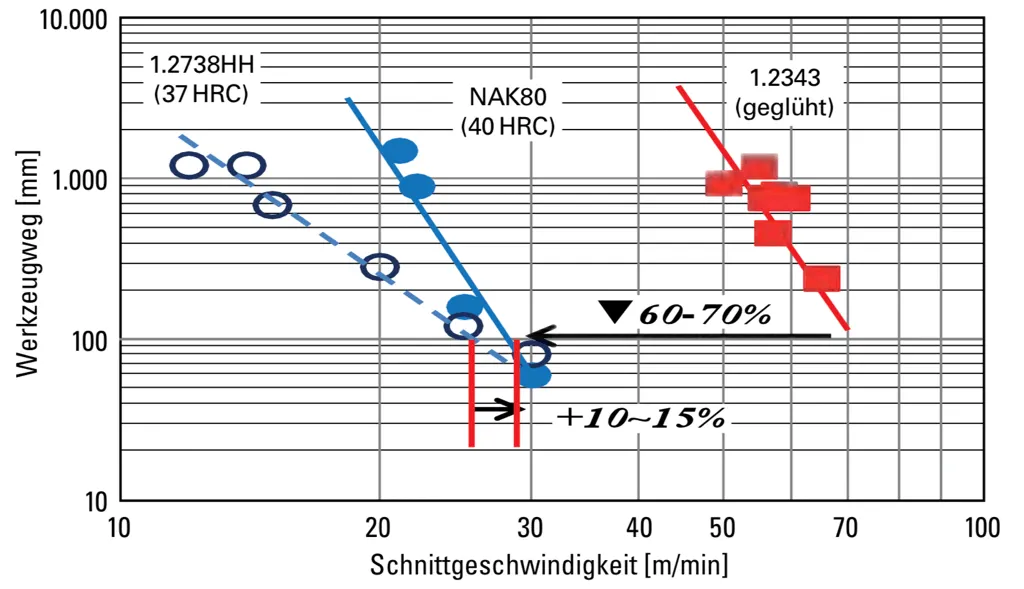

Bohren

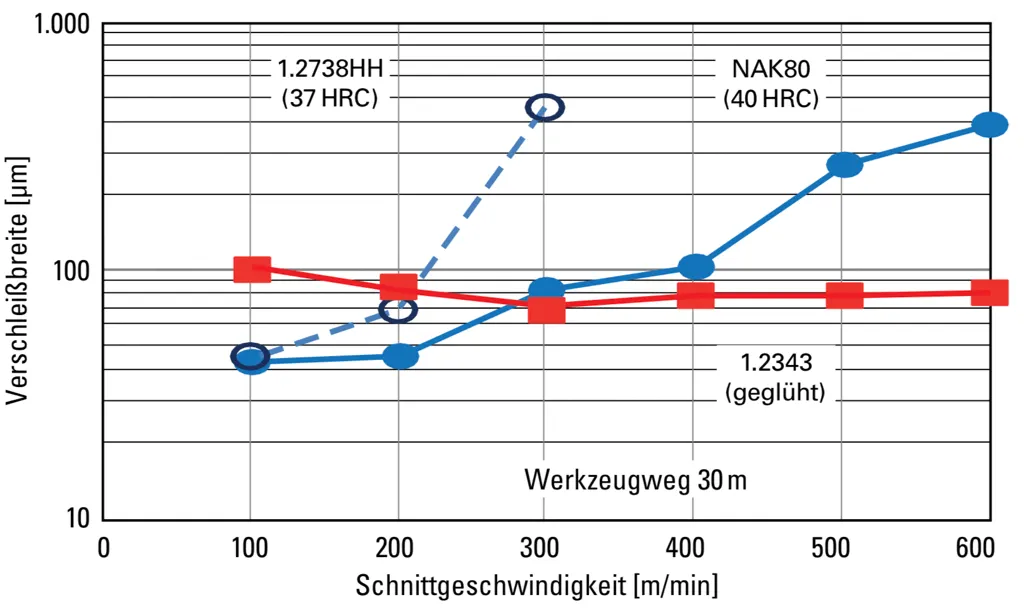

Schruppfräsen
Schlichtfräsen
Schnittwertempfehlungen NAK80

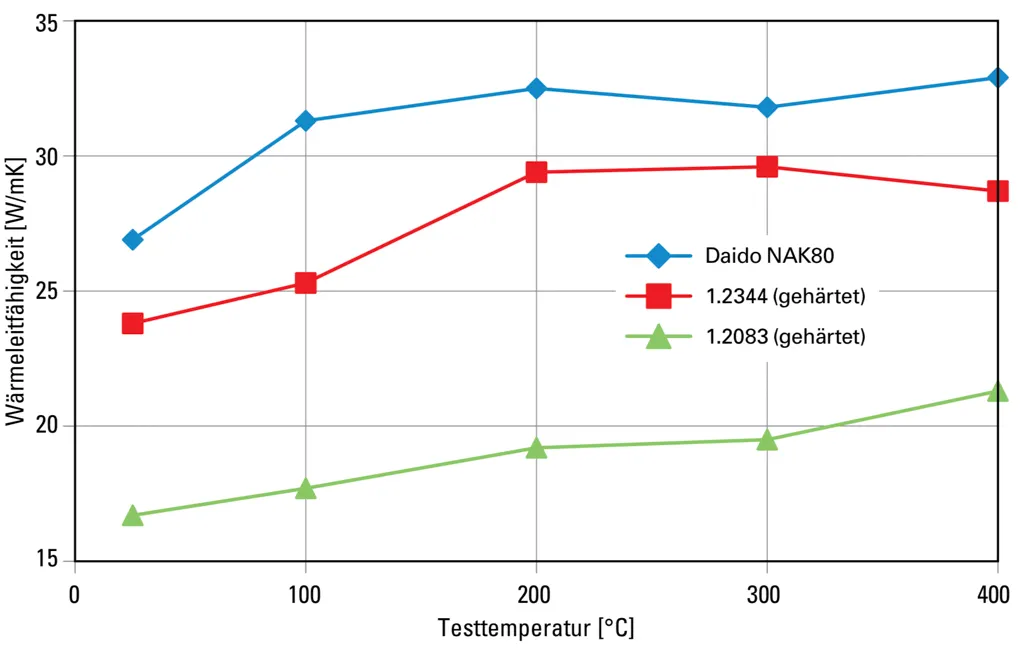

Wärmeleitfähigkeit
NAK80 zeigt durch besonders günstige Legierungslage eine hohe Wärmeleitfähigkeit, kürzere Abkühlzeiten sind die Folge.

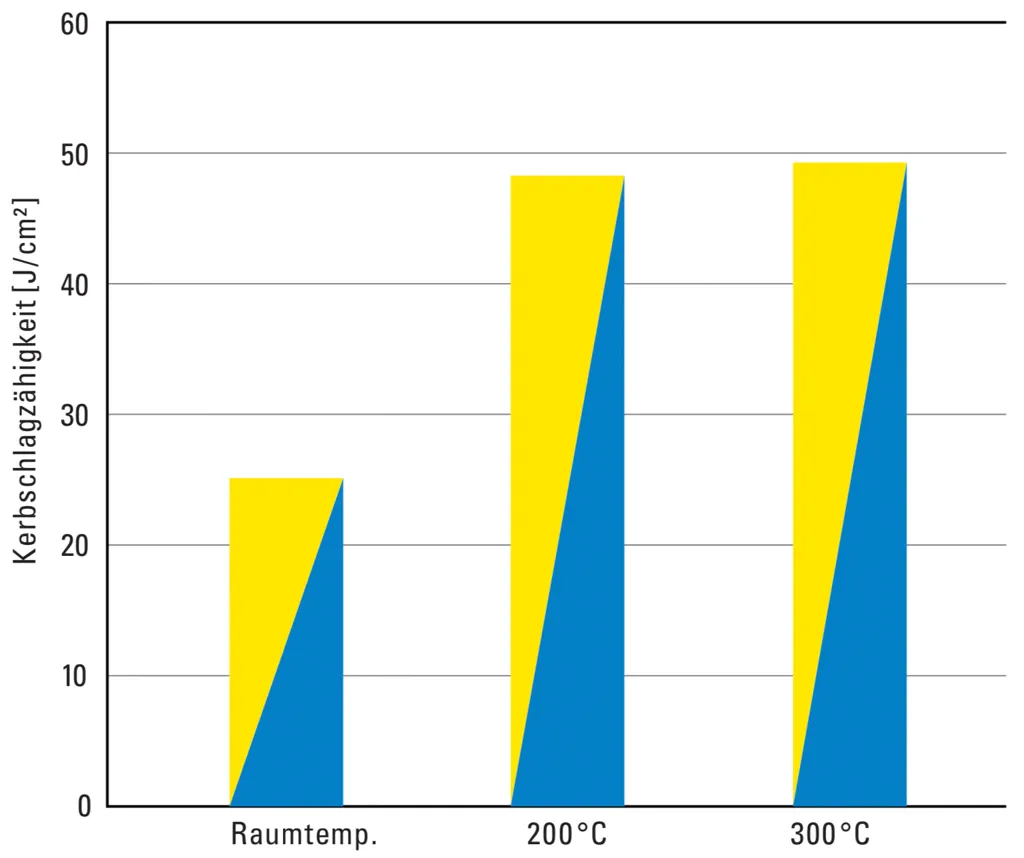

Kerbschlagzähigkeit
gekerbte U-Probe

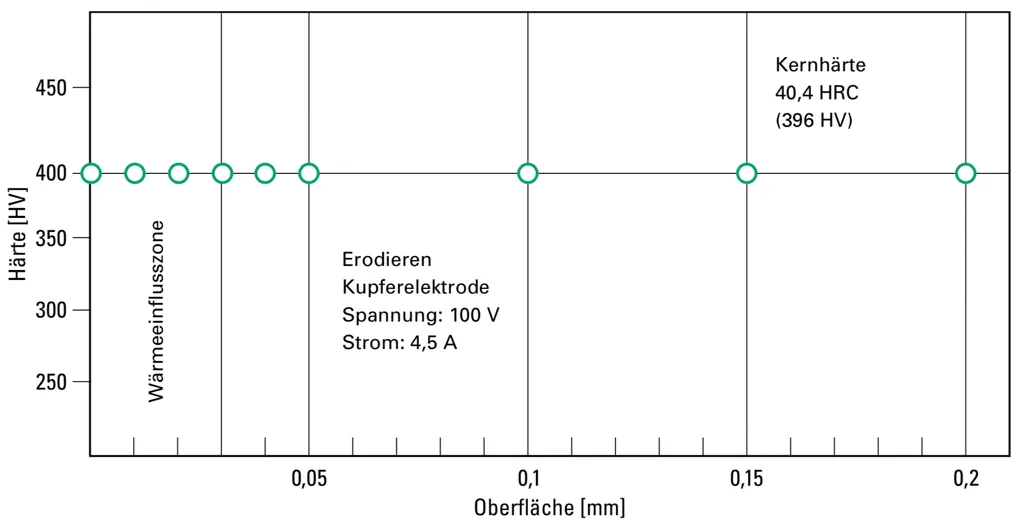

Erodieren
Einfach feinsterodieren ohne Härtezunahme der erodierten Fläche

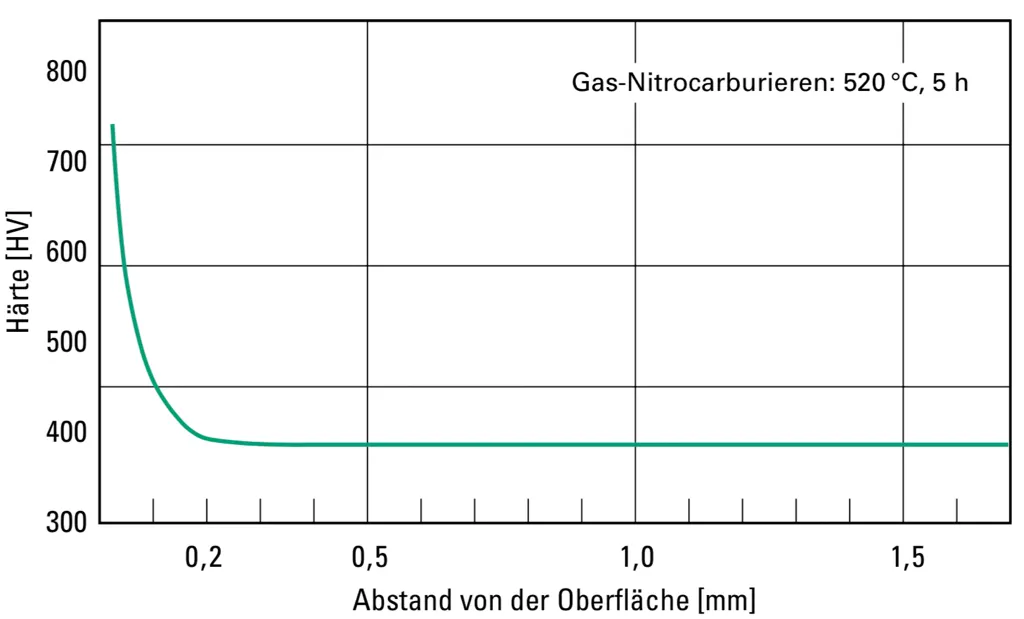

Nitrieren
Härteabfall oder/und Verzug können auftreten bei jeglicher Behandlung über 520°C.

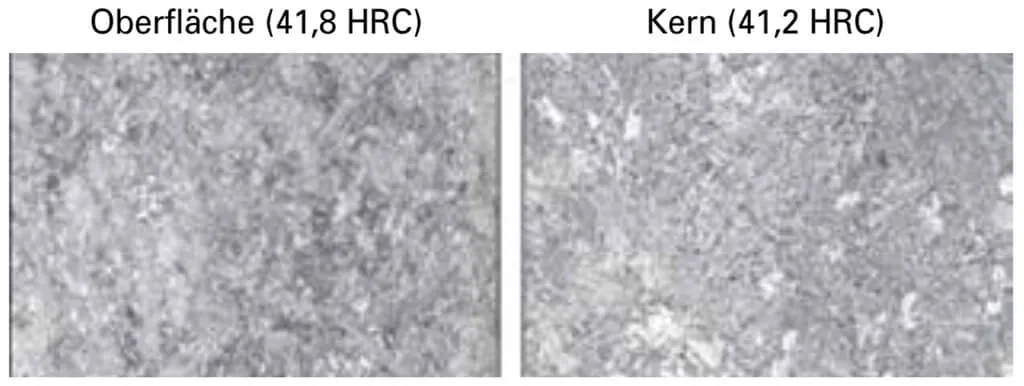

Mikrostruktur
Angegeben sind stets repräsentative technische Werte auf Grundlage unserer Untersuchungen. Sie stellen, wenn nicht anders angegeben, keine Garantien dar. Bitte lassen Sie sich im Einzelfall beraten.
Achtung!
Einige Funktionen unseres Webshops werden von Ihrer aktuellen Browser-Version nicht unterstützt.
Wir empfehlen Ihnen eine Aktualisierung Ihres Browsers oder die Verwendung eines anderen Browsers.
