1.2311 40 CrMnMo 7

AISI P 20

Chemische Zusammensetzung % C Si Mn P S Cr Mo Ni Cu
0,38 0,40 1,43 0,012 0,071 1,82 0,17 0,16 0,11

Kunststoffformenstahl für mittlere und große Formen. Da dieser Werkstoff im Lieferzustand vorvergütet auf 950 - 1.150 N/mm² ist, eignet er sich gleichfalls für Teile des allgemeinen Maschinenbaus. Im Vergleich ist 1.2312 durch den Gehalt an Schwefel leichter zerspanbar aber nicht polierbar. 1.2311 ist polier- und fotoätzbar. Beide Werkstoffe sind gas- und badnitrierbar.

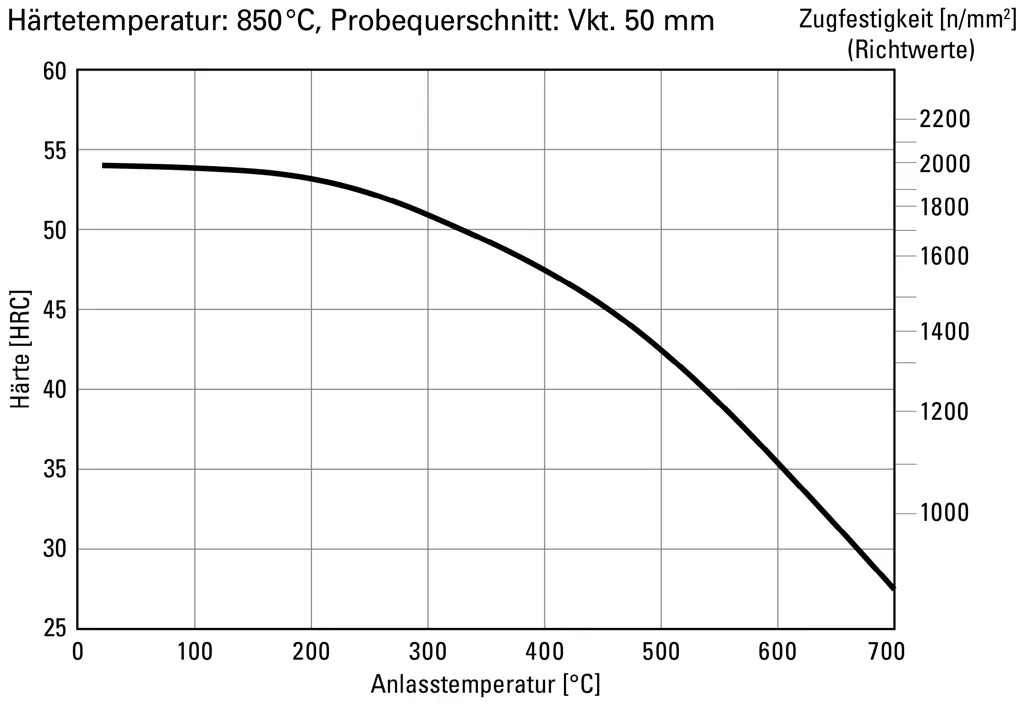

Anlaßschaubild
1.2311-12-1a
  • Härtetemperatur: 850°C
  • Probenquerschnitt: Vkt. 50 mm
Oberflächenbehandlung
1.2311-12-1b

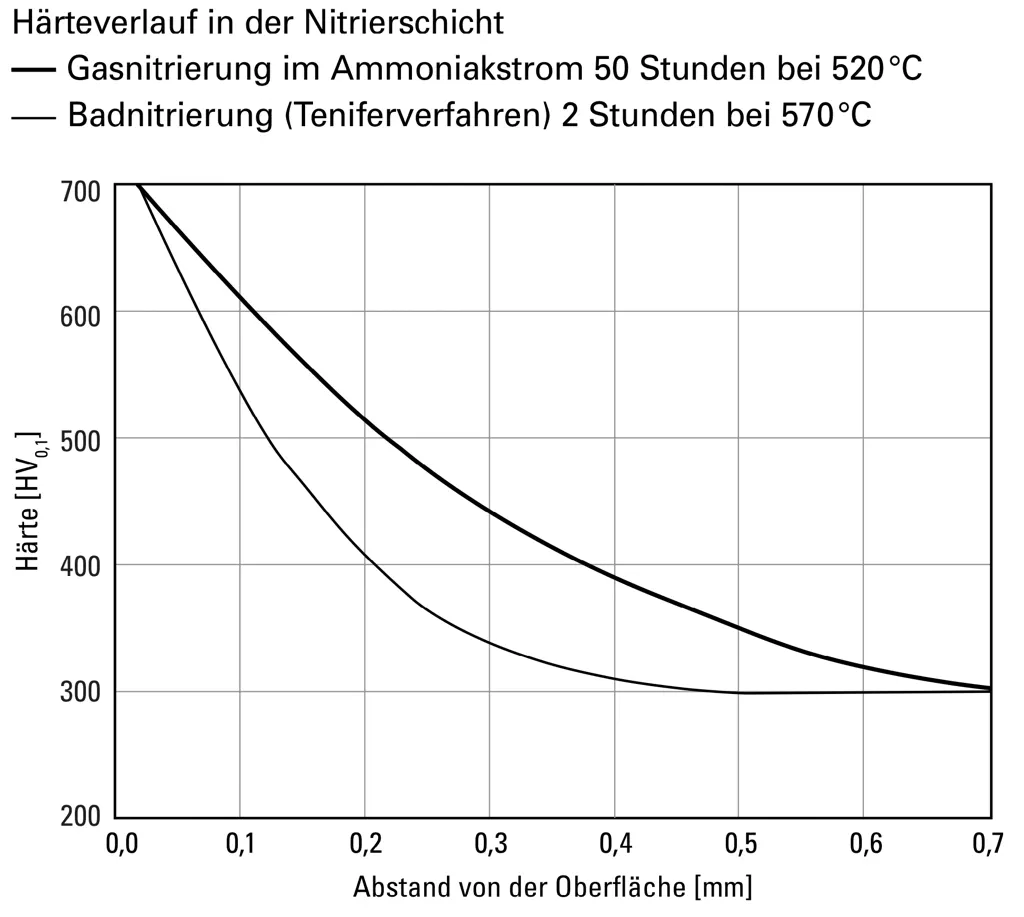

  • Nitrieren:
  • Härteverlauf in der Nitrierschicht
  • — Gasnitrierung im Ammoniakstrom 50 Stunden bei 520°C
  • – Badnitrierung (Teniferverfahren) 2 Stunden bei 570°C

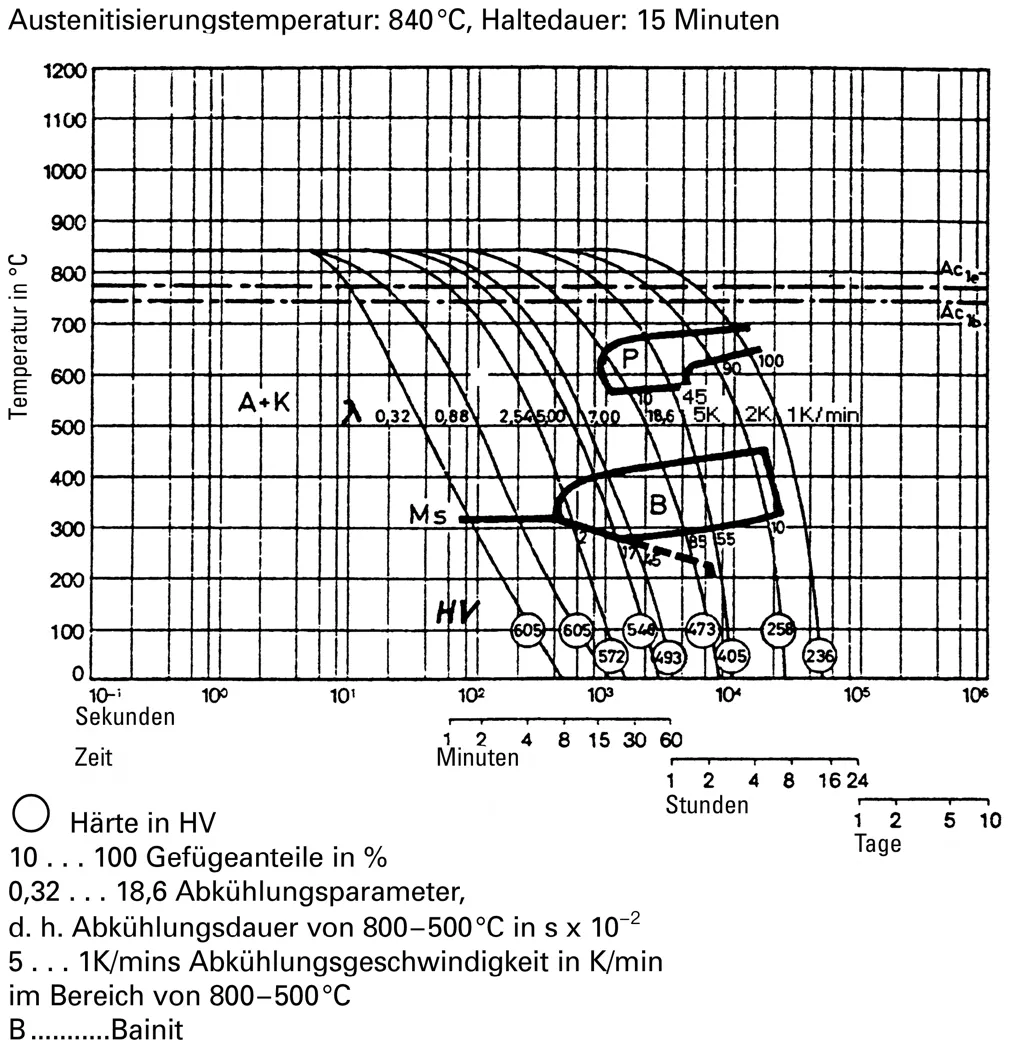

ZTU-Schaubild für kontinuierliche Abkühlung
1.2312-1c
  • Austenitisierungstemperatur: 840°C
  • Haltedauer: 15 Minuten

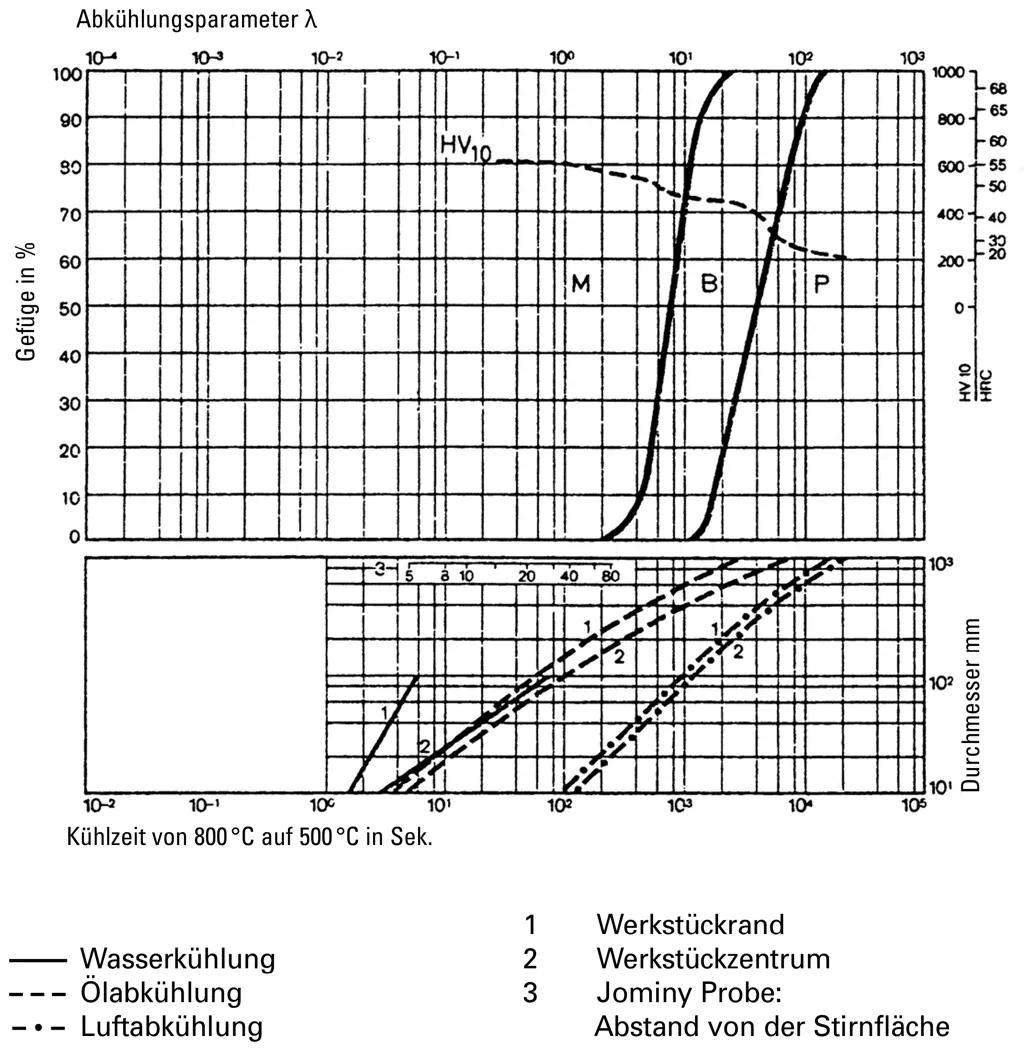

Gefügemengenschaubild
1.2312-1d
  • —— Wasserabkühlung
  • ------- Ölabkühlung
  • – • – Luftabkühlung
  • 1...Werkstückrand
  • 2...Werkstückzentrum
  • 3...Jominyprobe: Abstand von der Stirnfläche

Erhältlich in folgenden Produkten:

Downloads

1.2311 40 CrMnMo 7

Kunststoffformenstahl für mittlere und große Formen. Eignet sich gleichfalls für Teile des allgemeinen Maschinenbaus.

Achtung!

Einige Funktionen unseres Webshops werden von Ihrer aktuellen Browser-Version nicht unterstützt.
Wir empfehlen Ihnen eine Aktualisierung Ihres Browsers oder die Verwendung eines anderen Browsers.
