1.3343
Stahllexikon
1.3343 S 6-5-2
Chemische Zusammensetzung %
C | Si | Mn | P | S | Cr | Mo | V | W | |
---|---|---|---|---|---|---|---|---|---|
max. | 0,94 | 0,45 | 0,4 | 0,03 | 0,003 | 4,5 | 5,2 | 2,1 | 6,7 |
min. | 0,86 | 3,8 | 4,7 | 1,7 | 5,9 |
Wärmebehandlung
Weichglühen: 790-820°C, Ofenabkühlung, Glühhärte max. 269 HB
Spannungsarmglühen: 600–650°C, Ofenabkühlung
Härten: 1.180–1.230°C, Abkühlung Öl, Druckgas, Luft, Warmbad 500–550°C

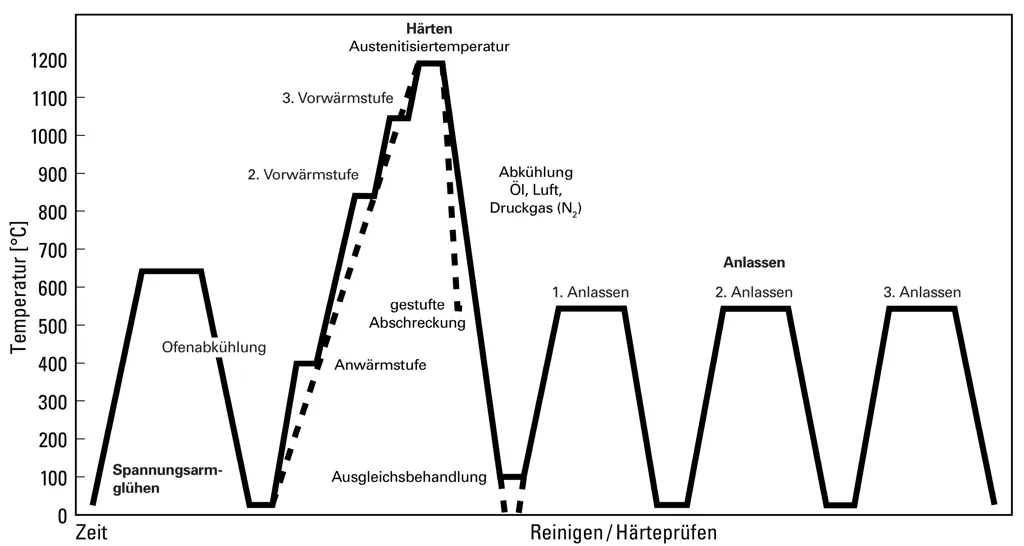

Wärmebehandlungsschema
![Wärmebehandlungsschema - 1.3343 Wärmebehandlungsschema - 1.3343](/img/stahllexikon/13343-Waermebehandlungsschema.png)

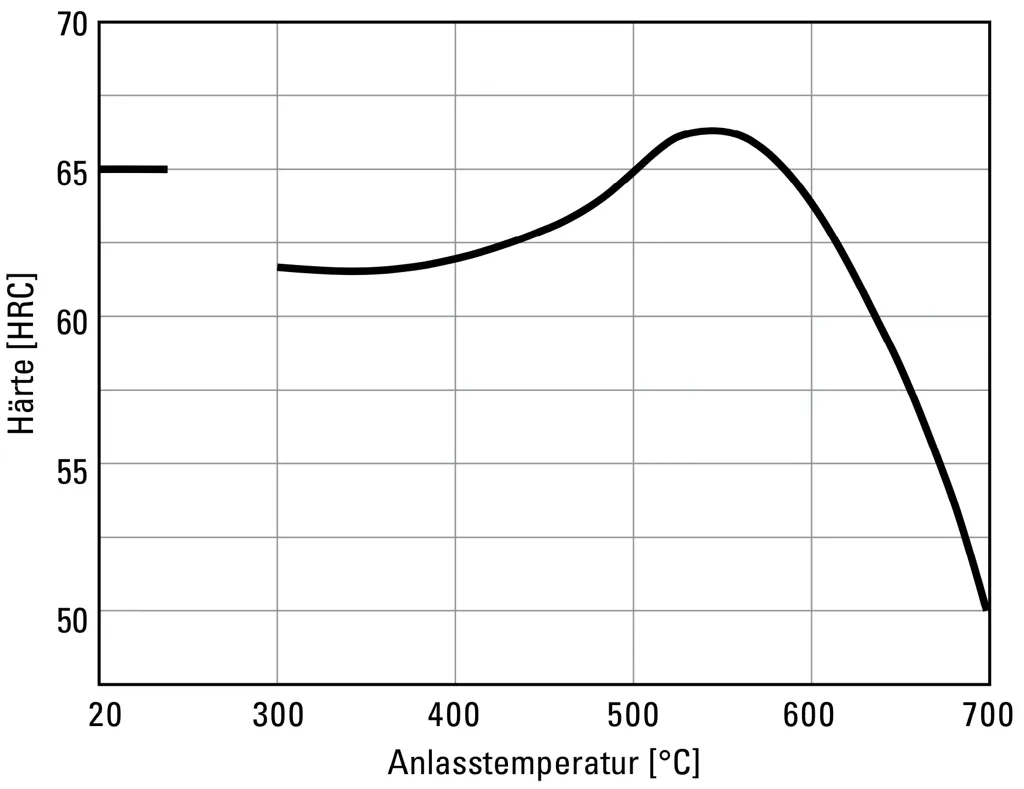

Anlassschaubild
Härtetemperatur: 1.210°C
![Anlassschaubild - 1.3343 Anlassschaubild - 1.3343](/img/stahllexikon/13343-Anlassschaubild.png)

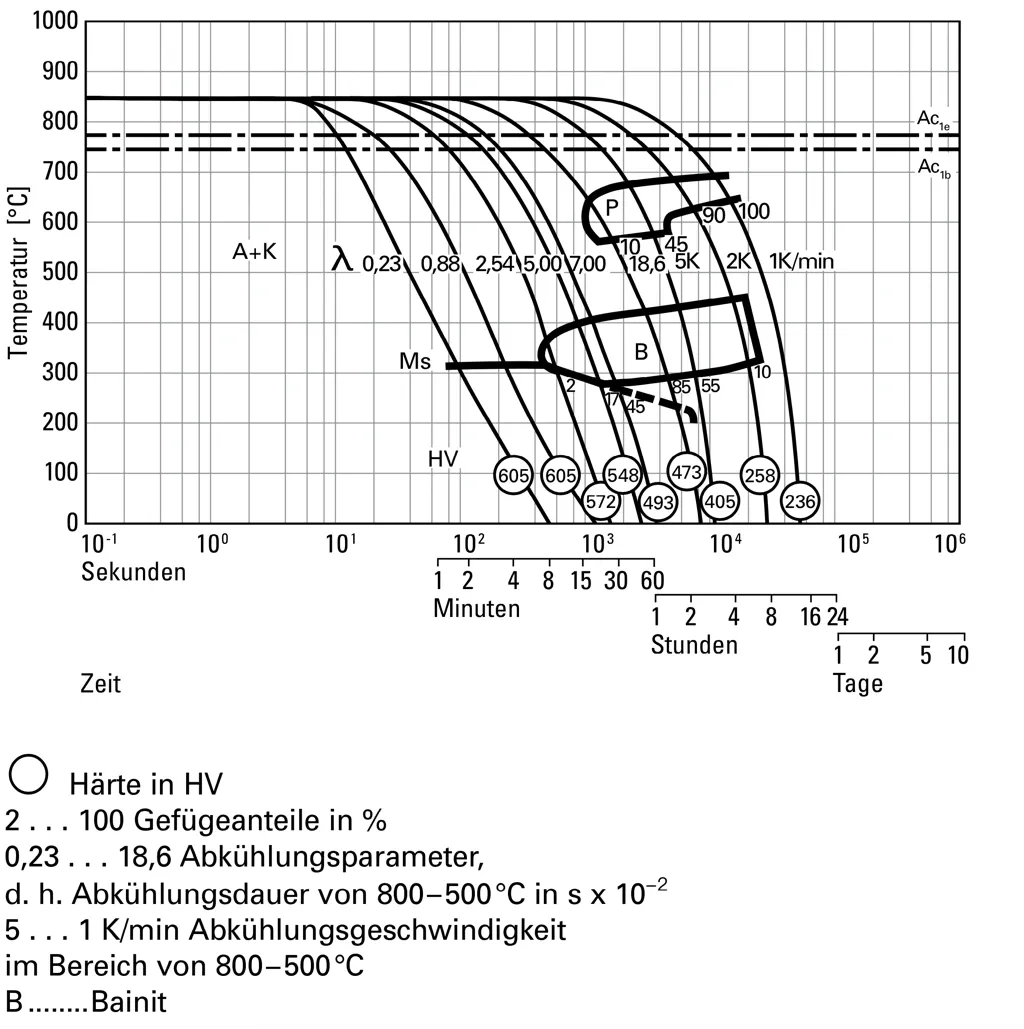

ZTU-Schaubild für kontinuierliche Abkühlung
Austenitisierungstemperatur: 840°C, Haltedauer: 15 Minuten
![ZTU-Schaubild für kontinuierliche Abkühlung - 1.3343 ZTU-Schaubild für kontinuierliche Abkühlung - 1.3343](/img/stahllexikon/13343-ZTU-Schaubild.png)

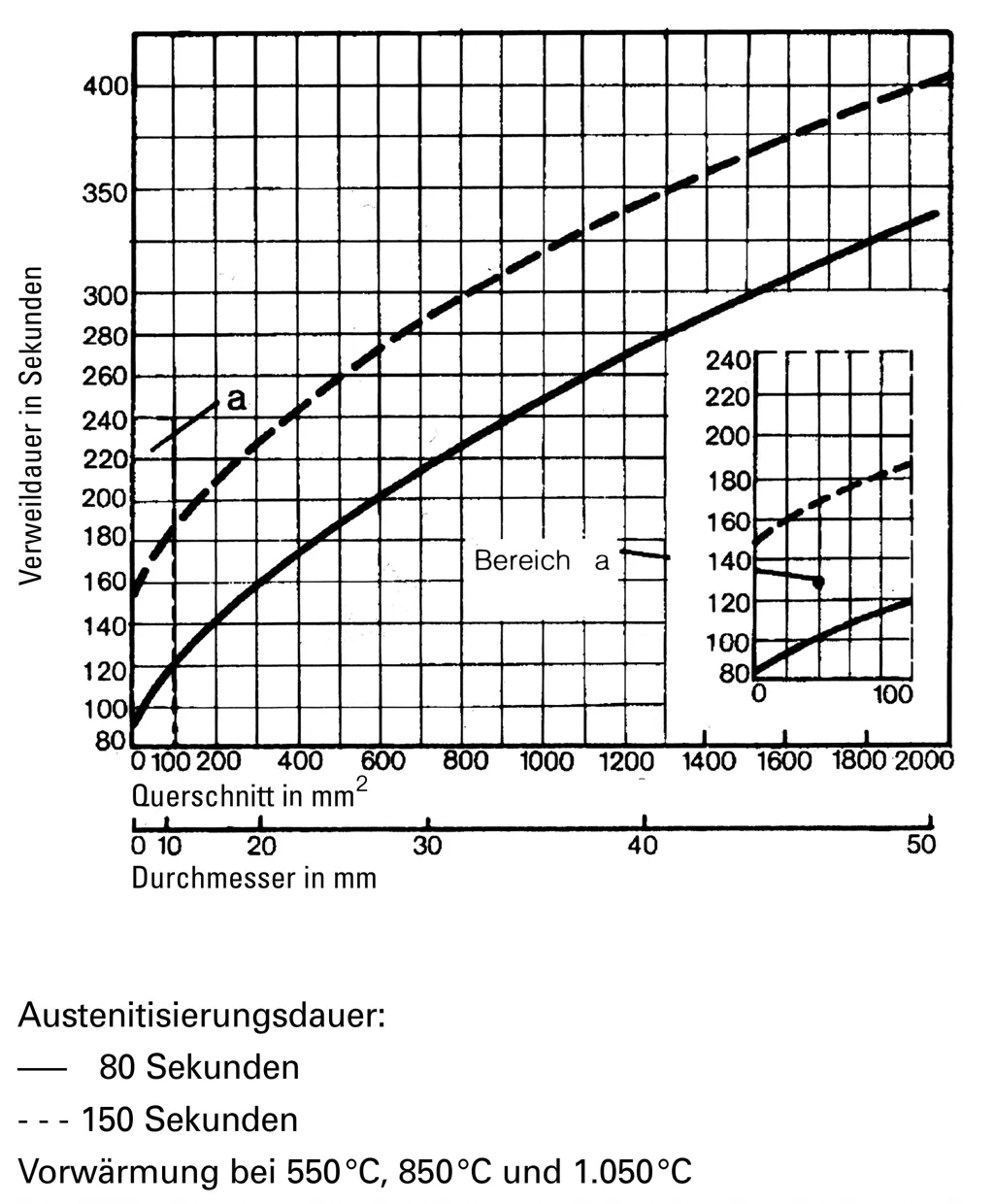

Verweildauer-Diagramm
![Verweildauer-Diagramm - 1.3343 Verweildauer-Diagramm - 1.3343](/img/stahllexikon/13343-Verweildauer-Diagramm.png)
Achtung!
Einige Funktionen unseres Webshops werden von Ihrer aktuellen Browser-Version nicht unterstützt.
Wir empfehlen Ihnen eine Aktualisierung Ihres Browsers oder die Verwendung eines anderen Browsers.
